ネットワーク反復ディスプレイ 17210R

PROFIBUS絶縁

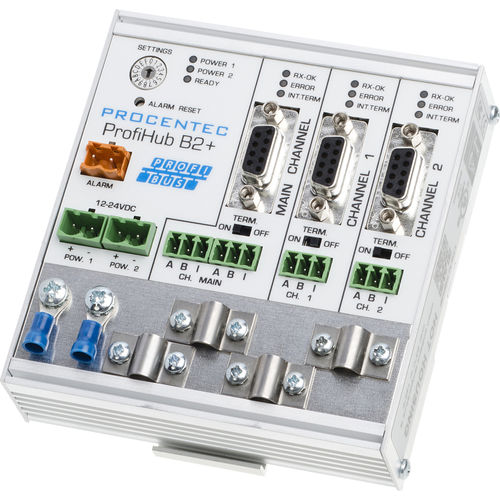

ProfiHub B2+ は、RS 485 のスター/ツリー/バスセグメントと、IP 20 環境での PROFIBUS DP の長いスパーラインを実現します。ProfiHub B2+ は、柔軟でオブジェクト指向のネットワークを設計するための、シンプルで堅牢な ネットワークコンポーネントです。リダンダント機能を有効にすると、ProfiHub B2+ は信頼性が高く、コスト削減が可能な冗長リピータに変身します。この中継器の特徴は? 分離された 2 チャンネル (3 セグメント) 9.6 Kbps ... 12 Mbps (自動検出) ABB RLM01に準拠した冗長性 診断スレーブ装置 ProfiHub B2+R は 2 つの電気的に絶縁された透過リピータを装備しています。各セグメントは 31 台のデバイスを扱うことができ、ケーブル長はメインバスと同じです。プラグのコストを節約し、柔軟性を提供するために、リピータは DB9 コネクタだけでなくネジ端子も装備しています。各セグメントの終端はオンボードで切り替え可能です。 バスの冗長化が有効な場合、2つのセグメントはABB RLM01と完全に互換性のある冗長ペアを形成します。アラーム接点は、電源とバス冗長性のステータスに基づくイベントにリンクされます。 製品の特徴 2 絶縁リピーター・チャンネル（3セグメント） 接続速度：9.6Kbps～12Mbps（自動検出） セグメント長：1200m（ボーレートによる） 31デバイス/チャンネル バス冗長オプション すべての PROFIBUS DP プロトコルに対応 PROFIsafe と MPI に対応 整合性の高いテレグラムチェック ネジ端子と DB9 コネクタ 設定可能な接地システム 統合された終端設備 アラーム接点 電源9 ... 31 VDC 冗長電源
