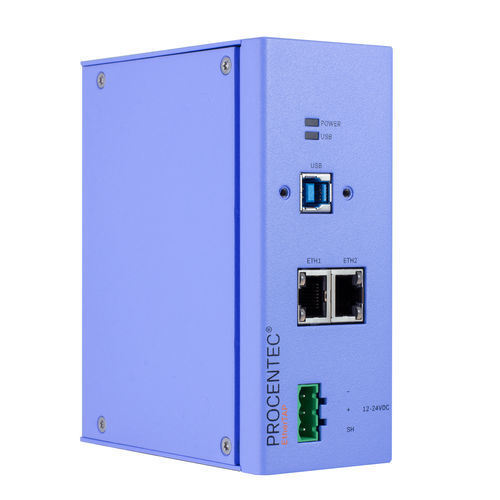

アラーム監視装置 513-20011A

水銀イーサネットPROFINET

EtherTAP2は、産業用イーサネットトラフィックのパッシブモニタリングを可能にします。Atlas、Mercury、またはPCと1台のEtherTAP2を使用するだけなので、ネットワーク解析に必要な機器を削減できます。 パッシブ診断 デバイスごとのサイクルタイム 正負のメッセージ・ジッター ドロップしたパケット数 アラームトリガー EtherTAP - メッセージ解析機能は、PROFINET トラフィックを交換するデバイス間 (通常はコントローラと最初のスイッチ間) に EtherTAP を配置することで、PROFINET トラフィックの詳細な解析を可能にします。 タッピングを利用するためには、以下を確認してください： 正しいライセンス PROFINETで通信する2つのデバイス間に配置されたEtherTAP 実行中の測定 ネットワークの概要とデバイスの詳細 ダッシュボードのタイルをクリックすると、4種類のデータを読み出すことができます： デバイスごとのサイクルタイム PROFINET デバイスは周期的にデータを送信します。サイクルタイムはミリ秒単位で定義されます。 サイクルタイムに対する正と負のメッセージジッター ジッターとは、意図されたサイクル時間からのメッセージのずれのことです。例：デバイスが4msごとにメッセージを送信する場合、さらに4msの遅延があると、ジッターは100%になります。メッセージが1ms早い場合、25%のジッターが報告されます。早いメッセージも遅いメッセージも絶対的なパーセンテージで報告されます。
