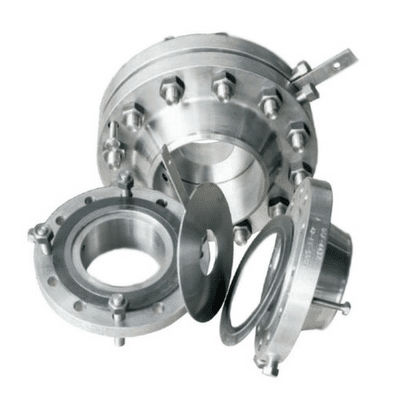

差圧式流量計

密度ガス用フランジ取り付け

オリフィス流量計 オリフィス流量計の建設は、パイプを通る流量測定のための簡単で安価な配置を提供します。 オリフィスフランジアセンブリは、フランジ、ガスケット、ナットボルトのペアで構成されています。 最も重要なオリフィスプレートは、その中に鋭いエッジの同心円の穴を持つ薄い円形プレートです。 オリフィスプレートは、圧力タッピング付きフランジまたはパイプと同心円に取り付けられています。 ISO 5167およびその他の規格によってカバーされる3つの標準ペアのいずれかを考慮します。 流量測定のための工業プロセスプラントで使用されるオリフィスプレート設計には、正方形エッジ同心円、象限エッジ、円錐入り口、偏心、セグメントなど、さまざまなタイプがあります。 オリフィスメーターの特徴 オリフィスプレートの厚さは約3.18〜6.35mmです オリフィスプレートの取り付けは簡単です。 オリフィスメーターは、より大きなパイプラインでの流量測定に関して費用対効果の高いソリューションです。 オリフィスプレートの使用において最も使用される材料はステンレス鋼であるため、ほぼすべてのタイプの流体測定に対応しています。 オリフィスプレートのターンダウン比は 5:1 未満です。 オリフィスプレートの精度は、高流量に適しています。 オリフィスプレートは、清浄な流体、ガス、蒸気用途に推奨されています。 オリフィスプレートは、一般的にフルスケールの2～4％の精度を持っています。 オリフィスプレートでは流体の粘度効果が高い。 オリフィスプレートは、すべてのパイプサイズでアクセスできます。 この場合、圧力降下は自由であり、これらのプレートは大きなサイズのパイプの流れの測定に安価で効率的であることが証明されています。直径範囲がインチ6インチを超えるパイプ
