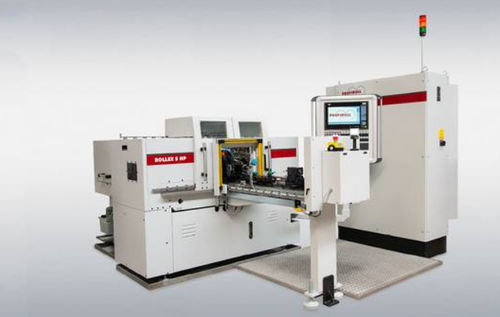

スプライン転造盤 ROLLEX®

CNC

ROLLEX®は、プロフィロールがスプラインローリングの分野で提供する革新的な製品です。このフレキシブルな機械は、ほとんどの異なるタイプのシャフトにスプラインを転造することができます。CNC制御と対称円形ダイスにより、最高品質のスプラインが製造できます。同様に、ROLLEX®は、プロファイル、ねじの冷間成形や、信頼性の高いプロファイル圧延プロセスによる仕上げ圧延を行うことができます。 サーキュラーダイプロセス 対称形状の三点転造用サーキュラーダイス これは、無限の長さの転造ラックに対応します。 最小公差を実現するワークピース固有の校正段階 コンパクトなサーキュラーダイスにより、段取り替え時間が最短 最大5セットのダイスを1つのツーリングレイアウトに搭載可能 プロセス説明 ワークピースをワークエリア内に配置し、センター間でクランプします。ローリングスライドの切り込みが開始され、スライド上のサーキュラーダイがワークを貫通し、要求されたスプライン形状を冷間成形します。すべてのプロファイルを形成した後、ワークピースはワークエリアから引き戻され、オペレーターによって交換されます。 特徴 スプラインローリング用特殊ドライブチェーン 制御されたワーク加速 多軸CNC 2ローリングスライド グラフィカルユーザーインターフェイス プロセスの視覚化 データ管理 ユーザーガイダンス 用途に応じた機械サイズ サーボメカニカルドライブ付きHP（高精度）バージョン
