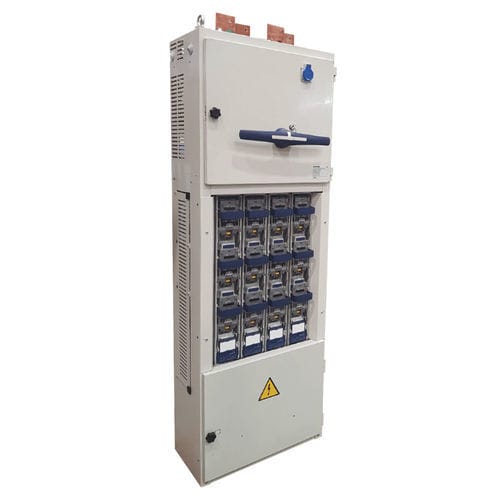

低電圧分電盤 CBTA

遮断器用壁取り付け式

変圧器用低圧スイッチボード（CBTA）の製品群は、直接顧客や産業施設の要求に合うように設計されています。 これらのLVスイッチボードは、100kVAから2000kVAまでの電力トランスに使用することができます。すべてのCBTAには、主動作用の負荷遮断スイッチまたはサーキットブレーカーがあります。その目的は、配電変圧器からのLV供給を複数の独立したフィーダーに分散させることです。負荷遮断スイッチまたはサーキットブレーカーによる主作動。 一般的な特徴 - 偶発的な接触に対する保護。 - 1極ヒューズベースNHタイプまたは縦型3極ヒューズスイッチTRIVER+によるフィーダ。 - 補助回路。 - 変電所サービス用の補助回路。 - 主残留電流保護は、ご要望に応じて提供可能。 入力接続は、配電盤の定格電流に応じた本数のケーブル用に設計されています。3150 A LVスイッチボードでは、各相8本（240 mm2）のケーブルが接続されるように設計されています。 CBTAは、高圧電気設備における技術条件と安全保証に関する規則（2014年5月9日 RD 337/2014）のITC-RAT-14に従ってテストされています。 適用分野 - 変圧器変電所から工場の主配電盤までの保護された1回線。 - 変圧器変電所から工場の異なる独立回路への直接配電。
