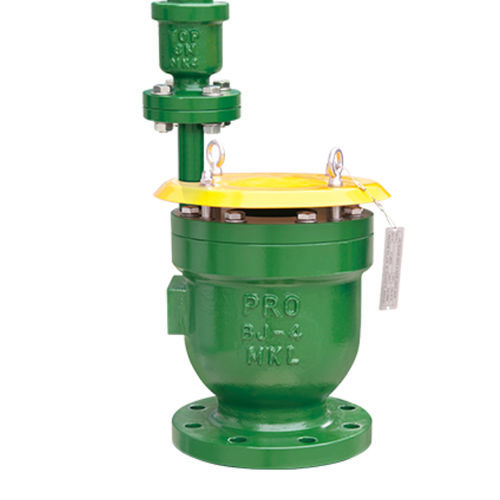

空気式リリーフ弁 CAV-D

真空NBR差動

Combination Air Valvesとは一般的に充水中に発生する配管内の空気と作動中に発生する空気が集まり、排水中に陰圧が発生される恐れがある配管システムの高い地点に設置されます。大きなオリフィス開口部(空気の排出、及び真空の解消)と小さな開口部(空気の放出)は、充水中に全て開かれ、ほとんどの空気は大きな開口部を通過されます。 空気排出量はバルブの差圧によって決定されます。充水の間に流入される水は、空の配管内の空気を圧縮して差圧が発生されると空気は配管に流入される水と同じ体積の割合で排出されます。 すべての空気が排出された後、液体がバルブに流入されてフロートが上昇され、両方の開口部を閉じます。大きな開口部が閉められている間、小さな開口部は閉められた後、バルブに集まった空気を放出させるために必要に応じて再度開きます。内部の圧力が大気圧以下に下がる場合、両側の開口部が開いて液体が排水される量と同じ体積の割合でバルブを通じて配管システムに空気が流入され、真空による配管システムの損傷を防止致します。 ベネフィット 圧力、及び真空の解消機能 サージ, 及び水撃の防止 流体の溢れ防止 配管保護のために、高容量の換気を提供 ポンピングの効率の向上 システムのエネルギー使用減少 メンテナンス不要 作動圧力の上で、すべての小さな空気ポケットを排出
