牽引/圧縮ロードセル LPCH series

パンケーキ型歪みゲージ計量

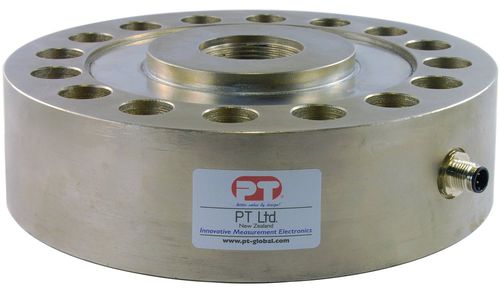

ユニバーサル高精度パンケーキ型ロードセル - LPCH (1t ~ 100t ニッケルメッキ工具鋼）引張/圧縮試験機, クレーン, 高容量マイニング LPCHは、引張・圧縮両方の計量に最適なユニバーサルロードセルです。高精度と高過負荷容量の組み合わせにより、材料試験、オーバーヘッド計量、薄型計量に最適です。合金鋼で構成され、IP67準拠の密閉構造で、フラッシュマウント用の凹型穴も備えています。 LPCHは、IP67に密閉された業界標準のM12センサコネクタを装備しており、ストレート嵌合コネクタが付属しています。このコネクタにより、取り付けとメンテナンスが簡単になります。 設置の要件に適したケーブルのタイプと長さは、当社の各種ケーブルパックから選択できます。 Sense+とExcitation+を端子1に、Sense-とExcitation-をコネクタ内の端子2に接続し、6線ケーブルを設置する必要があります。 仕様 - 容量時信号出力：2±0.01mV/V - 直線性誤差：< 0.020% FSO - 非繰返し性： < 0.020% FSO - 複合エラー：< 0.030% FSO - ヒステリシス： < 0.020% FSO - クリープ/(30分) ：< 0.020% FSO - ゼロバランス : < 2% 容量 - スパンの温度影響(/10C) ：< 0.02% FSO - ゼロの温度影響/10ºC : < 0.02% FSO - 動作温度範囲： -35 ~ 65 - 補償温度範囲 : -10 ~ 50 C - 保存温度範囲： -50 ~ 85 - 励起+ve : コネクタピン1 - 信号+ve : コネクタピン4 - サービス負荷：100%容量 - 安全負荷 : 150% 容量 - 安全側荷重：アキシャル荷重の100 - 極限荷重：300%容量 - 入力抵抗：750Ω±5Ω
