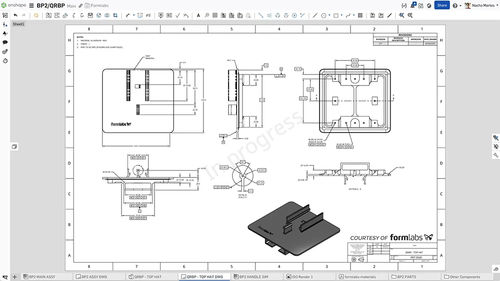

Onshape 図面は、業界標準のファイル形式と最新の図面規格を活用して、部品やアセンブリ (板金展開図を含む) の生産準備が可能なドキュメントを作成します。カスタム図面テンプレートを会社全体でシームレスに共有し、Onshape 組み込みの自動部品番号付けとカスタマイズ可能なリビジョンスキームを備えたリリース管理を使用して、製造図面をリリースします。 シート、ビューおよび注釈 パーツ、サーフェス、アセンブリ、またはスケッチの図面ビューを単一のシートまたは複数のシートにわたって作成します。投影ビュー、整列ビュー、ジョグ付きの断面、部分断面、詳細図、破断ビューおよびトリミングビューを作成します。 図面には、ANSI および ISO 図面標準に準拠するように注釈を付けることができます。寸法、累進寸法、穴コールアウト、データム、幾何公差、溶接記号および表面仕上げ記号、注記、テーブル、画像、バルーンコールアウトを追加します。パーツとアセンブリのプロパティを図面境界や注記にリンクして、図面の詳細を常に最新の状態に保ちます。 DWG/DXF のフルサポート Onshape が提供する包括的なインポート/エクスポートと共有機能により、2D CADシステムとのコラボレーションが簡単です。DWG および DXF ファイル形式は、互換性と相互運用性のため、現在のバージョンおよび以前のバージョンでエクスポートできます。インポートされた DWG ファイルや DXF ファイルは、変換の必要なく直接表示できます。別の CAD システム上のサプライヤーに (エクスポート権限を付与した) ドキュメントを共有すると、サプライヤーのシステムとの互換性を保つために正しいファイルタイプをダウンロードできます。
