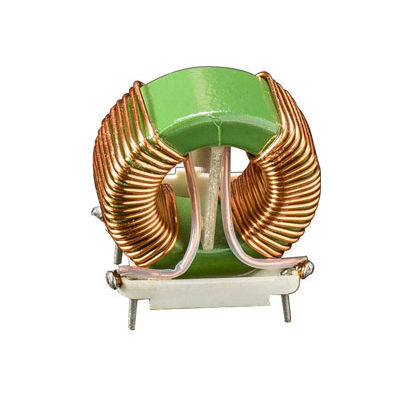

巻チョークコイル

共通モードOリング銅製ワイヤー

コモンモードチョーク 現代の電子回路に関わる高レベルの集積は、高周波干渉の規定の制限を遵守することに特に注意する必要があります。このような干渉は、10kHzを超える周波数成分を有する永久的な高周波信号から生じます。このような信号源には、電気モーター、トライアックまたはサイリスタを備えた回路、スイッチングトランジスタまたは他の潜在的なHF干渉源が含まれる。 PTR HARTMANNは、多数のアプリケーションに対応するため、DIN EN 60938-2に準拠したさまざまなコモンモードチョークを提供しています。 非対称干渉の効果的な抑制に最適な、トロイド設計でコモンモードチョークを提供します。高周波域でも十分な抑制効果を保証するコア材料が使用されています。モールドコア設計は、対称干渉に対して良好な減衰特性も備えています。マルチチャンバーボビン上に構築された当社のEコアコモンモードチョークは、好ましくは垂直設計で提供される。 特に小型設計のコモンモードチョークは、ナノ結晶トロイダルコアで利用可能です。 適切なコンデンサと組み合わせると、ネットワーク関連の干渉の全スペクトルを効果的に制御することができます。 使用される材料はすべてUL試験済みです。必要に応じて、当社のUL絶縁システムOBJY2クラスB（130℃）またはクラスF（155℃）を使用した組立が可能です。
