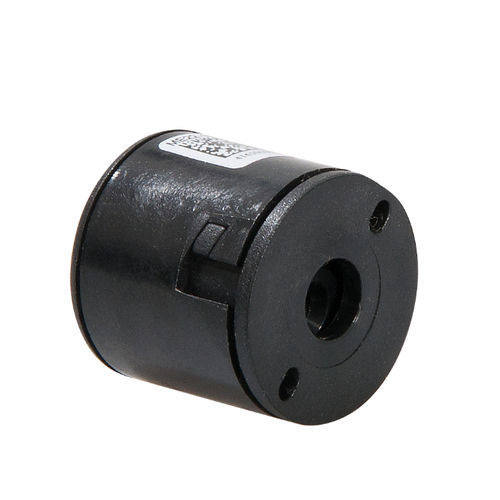

インクリメンタル角度エンコーダ MEC 22

光学式

MEC22は高分解能の光学式中空軸エンコーダで、様々なサイズのモータシャフトに素早く簡単に固定することができます。 このエンコーダは、カウントと方向情報用に直交（90度位相シフト）した2つの方形波出力と、1つのインデックスチャンネル（1回転につき1回）を提供します。 エンコーダの分解能は、1回転あたりのカウント数（CPR）によって決まります。 電源と信号は5ピンモレックスコネクターで供給されます。 特徴 - 小型サイズ：直径22.0mm x 長さ21.9mm。 - 繊細な部品に触れることなく、素早く簡単に組み立て可能 - 2チャンネル矩形波出力 (A / B) - インデックスプイズ付き2チャンネル矩形波出力 (A - / B /1) - 電源5 VDC - 出力タイプTTL互換 - 出力回路：プルアップ - 分解能：最大2048CPR（1回転あたりのカウント数） - 最大シャフト直径：9.525 mm (3/8") - 準拠EU指令2002/95/EG (RoHS)
