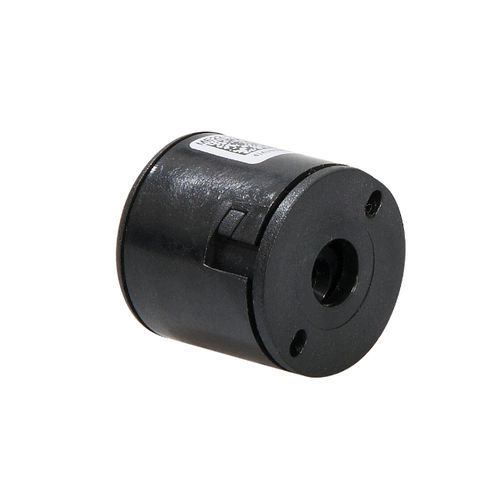

インクリメンタル角度エンコーダ MEM 22 IE

磁気

MEM 22は磁気インクリメンタルエンコーダです。信頼性の高い低コスト中空シャフトエンコーダです。 で、様々なサイズのモーターシャフトに素早く簡単に固定することができます。 このエンコーダは、ブラシレスモーター、モーターフィードバックアプリケーション、回転速度制御用に開発されました。 速度制御用に開発されました。MEM22は、高速アプリケーションや過酷な環境向けのリアルタイムシステムです。 環境用のリアルタイムシステムです。 エンコーダは、カウントと方向情報用に直交（90度位相シフト）した2つの方形波出力を提供します。 カウントと方向情報、および1つのインデックス・チャンネル（1回転につき1回）を提供します。 エンコーダの分解能は、1回転あたりのカウント数（CPR）によって決まります。 オプションとして、UVW整流信号（1～16極）を搭載したエンコーダもあります。 電源は幅広い電圧範囲（5V～30V）から選択可能です。 電源とシグネは、6ピンまたは8ピンのモレックスコネクターで供給されます。 特徴 出力チャンネル： - 2 - （矩形波） - + - 1 - インデックスチャンネル オプション： - UVW - 整流 - 信号 出力タイプ出力タイプ： TTL互換またはHTL互換 分解能：最大1024CPR（1回転あたりのカウント数） オプション：最大16極ペア 電源5-30 VDC 迅速で簡単な組み立て 最大シャフト直径：8.0 mm EU 指令 2011/65/EG (RoHS) 準拠
