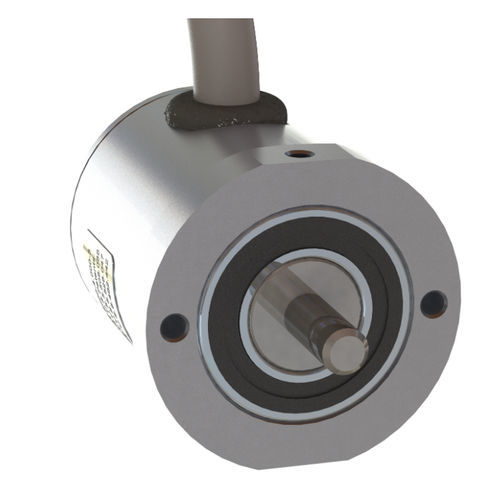

インクリメンタル角度エンコーダ MEHR 25 K

光学式ラインドライバIP65

MEHR25は高分解能光学式エンコーダです。シャフトまたは中空シャフトエンコーダとして エンコーダとして使用できます。 このエンコーダは、カウントと方向情報のために2つの差動方形波出力信号（90度位相シフトした直交波）と、1つのインデックスチャンネル（1つのインデックスチャンネル）を提供します。 位相シフト)と1つのインデックスチャンネル(1回転につき1回)を提供します。 回転につき1ピース)。 エンコーダの分解能は、1回転あたりのカウント数（CPR）によって決まります。 電源と信号は、両端が錫メッキされた4x2x0.14mm2のシールドケーブルで供給されます。 特徴 小型：直径28.0mm x 長さ31.8mm 迅速で簡単な組み立て 3チャンネル差動ラインドライバ出力 チャンネル A+, A-, B+, B-, l+, I- 電源5 VDC 出力タイプTTL 互換 r 最大50mA 出力駆動能力 最大分解能：12,000 CPR "最大シャフト径：6.0 mm EU 指令 2011/65/EU（RoHS） 準拠 保護等級 IP65
