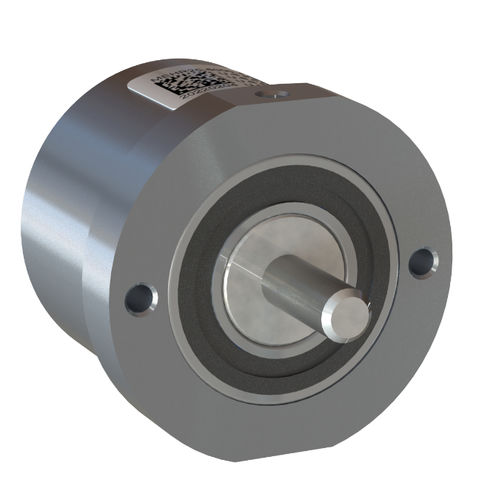

インクリメンタル角度エンコーダ MEHR 25 S

MEHR25は高分解能光学式エンコーダです。シャフトまたはホローシャフトエンコーダとして エンコーダとして使用できます。 このエンコーダは、カウントと方向情報のために2つの差動方形波出力信号（90度位相シフトされた直交信号）と、1つのインデックスチャンネル（1プ 位相シフト)と1つのインデックス・チャンネル(1回転につき1回)を提供します。 回転につき1ピース)。 エンコーダの分解能は、1回転あたりのカウント数（CPR）によって決まります。 電源と信号は8ピンモレックスコネクターで供給されます。 特徴 - 小型サイズ：直径25.0mm x 長さ26.3mm * 迅速で簡単な組み立て 3チャンネル差動ライン・ドライバ出力 チャンネル A+, A-, B+, B-, l+, I- - 電源5 VDC - 出力タイプTTL互換 - 最大50mA 出力駆動能力 最大分解能：12,000CPR 最大シャフト径：6.0 mm .準拠 EU 指令 2011/65/EU (RoHS)
