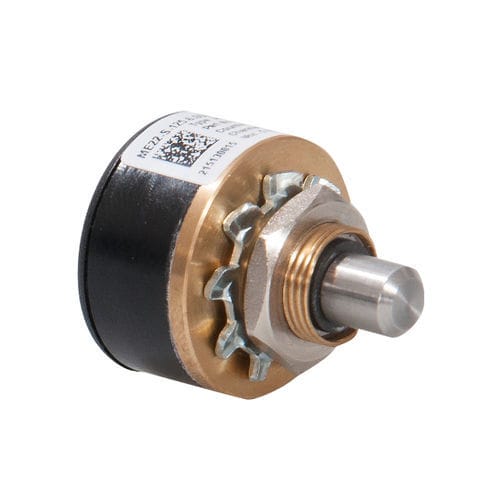

インクリメンタル角度エンコーダ ME 22 S

光学式ポテンショメータ

ME22Sは信頼性の高い光学式シャフトエンコーダです。ポテンショメーターの代用として最適です。ME22Sは ME22Sは素早く簡単に固定することができます。 このエンコーダは、矩形波（90°位相シフト）出力を2つ備えており、計数および方向情報を出力します。 矩形波出力2系統（90度位相シフト）、およびオプションのインデックスチャンネル1系統（1回転につき1回）を備えています。 エンコーダの分解能は、1回転あたりのカウント数（CPR）によって決まります。 電源と信号は5ピンモレックスコネクターで供給されます。 特徴 小型サイズ：直径22.0mm x 長さ15.8mm。 出力チャンネル：2（quadrature）＋1（オプションのインデックス・チャンネル 電源5 VDC 出力タイプTTL互換 出力回路：プルアップ 分解能：最大360CPR（1回転あたりのカウント数） EU指令2011/65/EU（RoHS）に準拠
