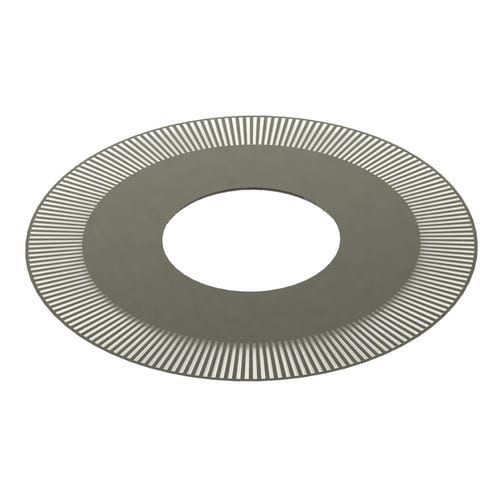

光学エンコーダー用ディスク

反射透過型

フィルムタイミングディスク：数百万枚の実績 弊社は、フィルムをベースとした透過型・反射型フィルムタイミングディスクとエンコーダディスクを開発・製造しています。最大1270 lpiの解像度と、バーウィンドウ比1ミクロン未満（光学的）、10ミクロン未満（センターホールからデータトラックまでの振れ-機械的）の公差が、当社製品の高い技術力と生産性を特徴づけています。 フィルムタイミングディスク/エンコーダディスク技術データ 透明/反射 解像度：最大1270 lpi (lines per inch) 感光性ポリエステル[-40 °C～+85 °C (+100 °C) / 厚さ0.18 (0.4) mm、RoHS適合 (EU指令2011/65/EU) 公差[同軸度：< 10.0 µm (0.01 mm)、ピッチ: = 1 µm (0.001 mm)、バー/ウィンドウ: = 2 µm (0.002 mm) 付属品：ハブ、スタビライザー・ディスク、粘着リング、保護ラミネーション フィルムタイミングディスクの詳細 効率性と完全デジタル化されたワークフローにより、一貫して費用対効果の高い価格対性能比と、一貫して最大精度で迅速かつ信頼性の高い納品を提供します。フィルムタイミングディスクとエンコーダーディスクを、お客様の仕様に合わせて正確に開発・製造します。 プロトタイプ、小ロットから大量生産まで対応いたします。両面粘着フィルム、スタビライザーディスク、ハブは、当社のフィルムタイミングディスクの応用分野と選択肢を広げ、お客様による使用と取り付けを容易にします。これは商業的な利益と付加価値につながります。
