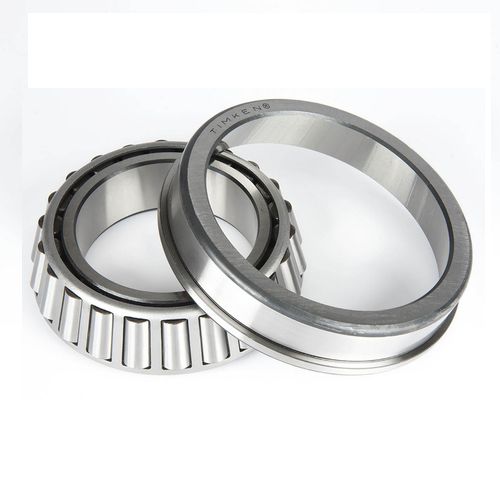

円錐ころ軸受 LM series

垂直方向軸方向スチール製

仕様 シリーズ LM11700 コーン部品番号 LM11749 カップ品番:LM11710 設計単位インペリアル ベアリングの重量 0.10 Kg 0.2ポンド ケージの種類プレス加工されたスチール 外形寸法 d - ボア 17.463 mm 0.6875インチ D - カップ外径: 39.878 mm 1.5700 in B - コーン幅 14.605 mm 0.5750 in C - カップ幅 10.668 mm 0.4200 in T - ベアリング幅: 13.843 mm 0.5450 in アバットメントとフィレットの寸法 R - コーン裏面の「クリアランス」半径1: 1.270 mm 0.050インチ r - カップバックフェイスの「クリアランス」 半径2: 1.27 mm 0.050 in da - コーン前面バッキング径: 22.10 mm 0.87インチ db - コーンバックフェイスバックアップ直径。 23.88 mm 0.94インチ Da - カップ・フロントフェイス・バックの直径。 37.59 mm 1.48インチ Db - カップ裏面バッキング径。 34.04 mm 1.34インチ Ab - ケージコーン前面クリアランス。 1.3 mm 0.05インチ Aa - ケージコーン背面クリアランス。 0 mm 0インチ a - 有効中心位置3: -5.1 mm -0.2 in 基本定格荷重 C90 - 動的ラジアル定格（9000万回転）4: 1710 lbf 7610 N C1 - 動的ラジアル定格（100万回転）5: 6600 lbf 29400 N C0 - 静的ラジアル定格 5260 lbf 23400 N Ca90 - 動的スラスト定格（9000万回転）6: 838 lbf 3730 N ファクター K - ファクター7: 2.04 e - ISOファクター8: 0.29 Y - ISOファクター9: 2.1 G1 - 発熱係数 (ローラー・レースウェイ): 4.8 G2 - 発熱係数 (リブ-ローラーエンド): 4.74 Cg - ジオメトリーファクター: 0.0392 円すいころ軸受は、ラジアル方向の力だけでなく、アキシャル方向の力も受けることができる転がり軸受です（つまり、スラスト軸受として優れている）。
