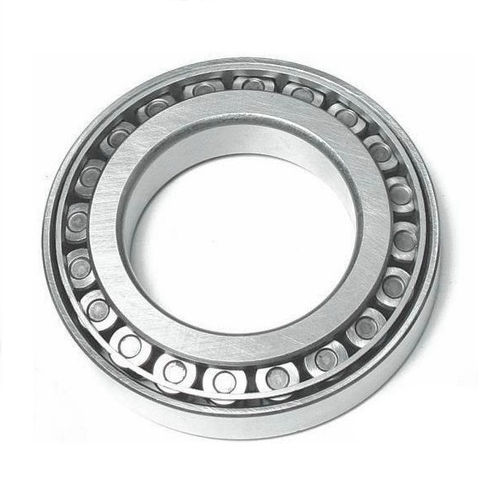

円錐ころ軸受 M series

垂直方向軸方向スチール製

品番 M201047 - M201011, 円すいころ軸受 - TS (Tapered Single) Imperial 仕様 シリーズ:M201000 コーン品番：M201047 カップ品番：M201011 設計単位インペリアル ベアリング重量 : 0.4 Kg 0.9ポンド ケージの種類:スタンプされたスチール 外形寸法 d - ボア: 39.688mm 1.5625インチ D - カップ外径: 73.025 mm 2.8750 in B - コーン幅: 22.098 mm 0.8700 in C - カップ幅: 21.336 mm 0.8400 in T - ベアリング幅: 25.654 mm 1.0100インチ アバットメントとフィレットの寸法 R - 円錐形バックフェイスの「クリアランス」半径1 : 0.760 mm 0.03インチ r - カップバックフェイス "クリアランス "半径2 : 2.29 mm 0.090 in da - コーン前面バッキング径: 48.01 mm 1.89インチ db - コーンバックフェイスバックアップ径: 45.47 mm 1.79インチ Da - カップフロントフェイスバックアップ直径: 69.10 mm 2.74インチ Db - カップ裏面バッキング径: 64.01 mm 2.52インチ Ab - ケージコーン前面クリアランス: 2.8 mm 0.11インチ Aa - ケージコーン背面すきま: 0 mm 0インチ a - 有効中心位置3 : -5.8 mm -0.23 in 基本定格荷重 C90 - 動的ラジアル定格（9000 万回転）4 : 4280 lbf 19000 N C1 - 動的ラジアル定格（100万回転）5 : 16500 lbf 73400 N C0 - 静的ラジアル定格: 20000 lbf 89100 N Ca90 - 動的スラスト定格（9000 万回転）6 : 2440 lbf 10800 N ファクター K - ファクター7 : 1.76 e - ISOファクター8 : 0.33 Y - ISOファクター9 : 1.8 G1-発熱量（ローラ・レースウェイ）：27.5 G2 - 発熱量 (リブ-ローラーエンド) :15 Cg - ジオメトリーファクター : 0.0736 円すいころ軸受は、ラジアル荷重だけでなく、アキシアル荷重（スラスト荷重）を受けることができる転がり軸受です。
