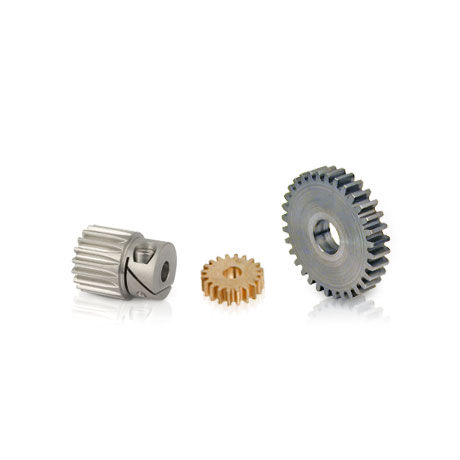

平歯車 KSS0.5-30C

歯筋が直線なハブ

モジュール0.5、30歯軟鋼平歯車、セットスクリュー数 量範囲1 — 910 — 2425 — 4950 — 99100+ 価格/単位$13.39$12.79$12.20$11.61見積もり リードタイム2 wks2 wks3 wks 製品仕様 (表示されている寸法は参考用です。正確なカタログページを参照してください。技術データ。) モジュール（ピッチ）0.5 素材炭素鋼 品質クラス商用 番号 Teeth30 ハブスタイルのハブ＆セットスクリュー付き ボアサイズ6.00mm 面幅5.00mm ピッチ径15.00mm ハブ直径（0=ハブレス）13.00mm 圧力角度20.0° 【製品特性上の注意】 ねじ穴のある製品にはセット ネジが付属しています。 表に示す許容トルクは、 想定される使用条件に従って計算される値です。 詳しくは 35ページをご覧ください。 表に示すバックラッシュ値は、 メッシュ内の同一歯車の法線方向のバックラッシュの理論値です。 穴径が Ø 4 より小さい場合、公差は H8 になります。 穴径が Ø 5 または Ø 6 で、 穴の長さが穴 径の 3 倍を超える場合、公差も H8 になります。 ギアをシャフトに固定するためのS3TおよびS1T型止めねじの使用は、 軽荷重の使用にのみ適用可能です。 しっかりと固定するには、ダウエルピン を組み合わせて使用してください。 * これらのモジュールの追加製品については、1冊をご参照ください。 [ 二次操作に関する 注意] 安全上の懸念事項の変更や二次操作を行う際は、36ページの「二次操作の実行上の注意」をお読みください。 歯の幅を狭くする二次操作は、 精度と強度に影響するため、避けてください。
