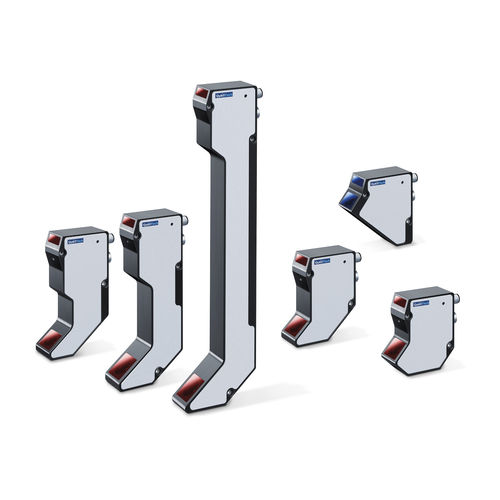

2-3軸スキャナ Q4 series

溶接検査用寸法計測用OEM用

原理。レーザーラインの三角測量 クエルテックのレーザースキャナーは、三角測量の原理を用いて表面の2次元プロファイルを検出します。特定の光学部品を用いて、点状のレーザービームを線状に拡大し、対象物に投影します。 反射されたレーザー光線の拡散光は、一定の角度で対物レンズに取り込まれ、2次元のレシーバーチップに導かれます。 既知の距離と角度に基づいて、xレベル（レーザーライン）の各ピクセルに正確な校正された高さ値（z）が計算され、その結果、サンプルのx-z平面における正確なプロファイルが得られます。スキャナーを試料の上（y軸）に誘導すると、一連のプロファイルが作成され、空間上に3次元の点群が形成されます。この点群は、ソフトウェアによる寸法制御の対象となります。 Q4レーザースキャナー、複雑な表面にも対応する低形状係数のコンパクトデザイン クエルテックのレーザースキャナーは、様々な測定アプリケーションの要件を完全に満たしており、困難な環境下でも柔軟に統合することができます。 他のレーザースキャナー製品と比較して、外乱光との相互作用に対する高い安定性が特に優れています。 - X-計測範囲（4.5～650 mm - Z-計測範囲（高さ）：5.9～1000 mm - レーザーの波長は、青が405/450 nm、赤が658 nmです。 1～1,400 mWのさまざまな光出力クラスが用意されています。検査する表面に最適に適合させるために、パワークラスと波長を選択することができます。 Q4 レーザースキャナーの詳細情報 - 0.8 µmまでの分解能（数値分解能）
