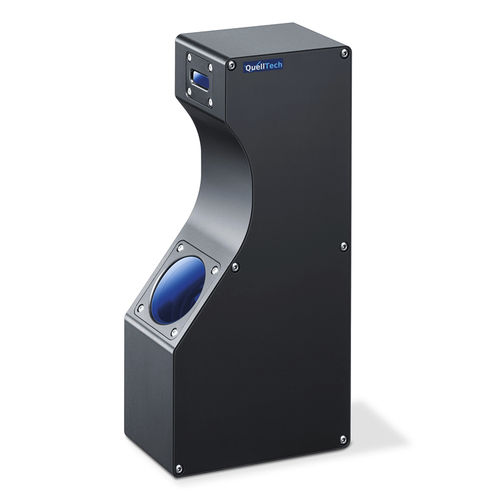

レーザーライン三角測量スキャナ Q6 series

2-3軸寸法計測用形状測定用

クエルテックのレーザースキャナーでは、三角測量の原理を利用して、表面の2次元プロファイルを検出します。光学部品により、点状のレーザービームは線状に拡大され、対象物に投影されます。 反射したレーザー光線の拡散光は、ある角度から対物レンズで捉えられ、2次元の受信チップに導かれます。 既知の距離と角度に基づいて、xレベル（レーザーライン）の各ピクセルについて正確に校正された高さ値（z）が計算され、サンプルのx-z平面における正確なプロファイルが得られます。スキャナを試料上（y軸）に誘導すると、一連のプロファイルが作成され、空間上の3次元点群になります。この点群をもとに、ソフトウェアで寸法管理を行うことができます。 Q6レーザースキャナー、最も過酷な測定タスクに対応するヘビーデューティーシリーズ QuellTech Q6レーザースキャナーは、高いトラバーススピードで最高の精度とプロセスの安定性を必要とする産業用アプリケーションに理想的です： 高解像度、20,000プロファイル/秒、最大8200万ポイント/秒のプロファイル速度 - X-測定範囲：45～1000 mm - Z測定範囲（高さ）：15～800 mm - レーザー波長：青色 405nmまたは450nm、赤色 650nm Q6シリーズは、複数のスキャナーをマスター/スレーブ方式で並列接続するのにも適しています。1mWから160mWまで、さまざまな光出力が用意されています。これらの異なるパワークラスと波長は、測定対象物の表面に最適に適合させることができます。 Q6レーザースキャナー - その他の特性 - 0.24 µmまでの分解能（数値分解能） - 光沢のある素材に対応した特殊なアルゴリズム
