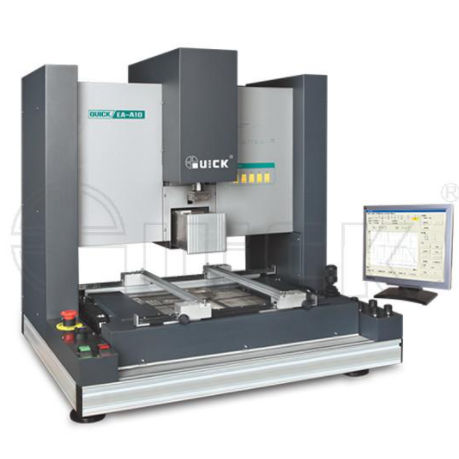

熱風修理ステーション EA-A10

自動BGA

1.上下の中間領域を熱風で上下加熱し、下部には大面積の赤外線予熱を採用。 2.アライメントにスプリットイメージプリズムを採用し、目視で効率よくアライメントが行えるようにしました。 3.はんだ付け高さ、配置高さ、位置高さメモリー機能により、位置合わせ、配置が効率的に行えます。 4.チタン合金の熱風ノズルの数によって、取り替えは急速です。 5.調整可能な冷却ファンは、プロセス要件に応じて加熱ゾーンとPCBを冷却することができます。 一般出力 4500W（max) 電源 220V/AC 50HZ トップヒーター(熱風)出力 1200W 底面ヒーター（熱風） 1200W 底面ヒーター（赤外線予熱）1600W 側面の冷却ファン≤3.5 m3/minの調節可能な空気速度 熱風暖房温度400℃（マックス） 底部予熱温度400°C（マックス） 底の予熱のサイズ 400mm*400mm 最大PCB サイズ 420mm*450mm チップサイズ範囲2*2mm〜60*60mm 位置決め精度 ±5mm 配置力 1.5 N /ゼロ圧力実装（2つのモード） カメラ 12V/300mA; の 22*10 回の拡大; 横の決断 480 ライン PAL（位相交番ライン）フォーマット LED照明 上部青色光源、下部オレンジ色光源（輝度調整可能） 通信USB(PCと接続可能) 外部K型センサー 5チャンネル 正味重量 約70KG 外形寸法（L *W *H） 810(L)mm × 675(W)mm × 835(H)mm
