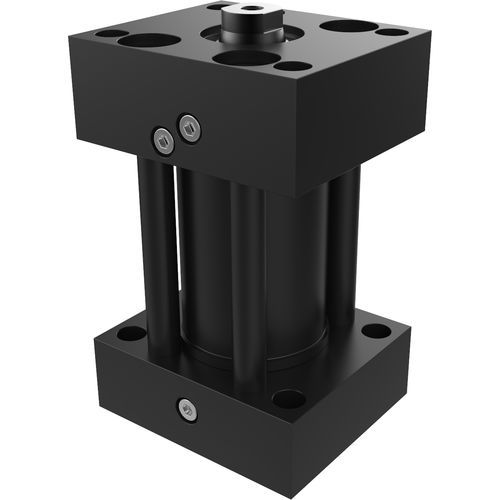

油圧式シリンダ AVTLピストン式複動式CNOMO
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 油圧式
- 技術
- ピストン式
- 構成
- 複動式
- 規格
- CNOMO
- 用途
- 産業用, クランプ用, 自動車産業用
- その他の特徴
- カスタム
- ストローク
10 mm
(0.394 in)- 圧力
300 bar
(4,351.1 psi)- ロッド径
18 mm, 22 mm, 28 mm
(1 in, 1 in, 1 in)- 推進力
最少: 5 kN
最大: 20 kN
詳細
このサポートはT-Lock®と同じロック原理を使用しており、油圧切断後もサポートポイントの正確な位置を維持します。振動の影響を全く受けません。
このサポートは材料の弾性原理を利用しています。
その動作は4つの段階から構成されています：
1) サポートピストンのリリース：
PC = 300 bar
2) ワークとの接触：
同時加圧 PA + PB = 被加工物の弾性変形
3) 圧力の除去
PA + PB = 0
ワークピースは弾性によりロッドを押す。
残留支持力はシール摩擦によって与えられる。
4) ピストンロック PC = 0：
位置は圧力なしで維持される。
- CNOMO規格のリアセンサーロッド
- カスタムダブルクランプも可能です。
- プレッシャーインテンシファイア
- 特別モデル
---
カタログ
CLAMPING CYLINDERS
124 ページ
