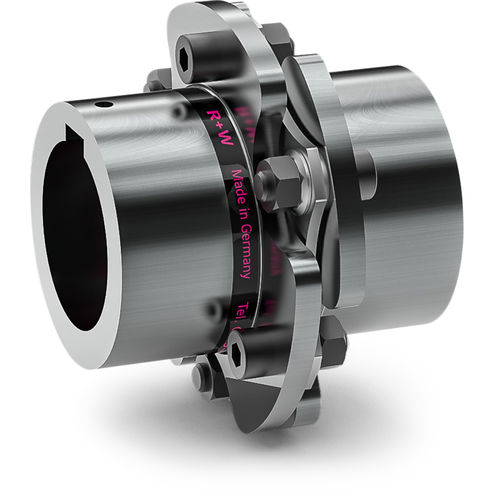

スプリング軸継手 LP1 seriesディスク形軸ATEX
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スプリング, ディスク形
- 応用
- 軸
- その他の特徴
- ATEX
- 固定
- フランジ取り付け
- トルク
最大: 50,000 Nm
(36,878.1075 ft.lb)最少: 350 Nm
(258.1468 ft.lb)- 回転速度
最大: 13,500 rpm
(84,823 rad.min-1)最少: 4,500 rpm
(28,274.33 rad.min-1)
詳細
キー溝付きディスクパックカップリング
特徴
非常に高いねじり剛性
軸方向および角度方向のミスアライメントを補正
温度範囲
-30 °C ～ +280 °C (-22 °F ～ +536 °F)
設計
キー溝付き精密機械加工カップリングハブ2個
ブッシュと高強度ネジによるディスクパックへの接続
DIN916止めねじによるハブの軸方向保持
25,000シリーズからはアッセンブリースクリュー/スーパーボルトの使用が必要
材質
ディスクパック： 高弾性スプリング鋼
ハブ：高強度スチール
耐用年数
R+Wディスクパック・カップリングは、技術的限界を超えない限り、耐疲労性で摩耗がなく、無限の耐用年数を実現します
フィットクリアランス
シャフト/ハブ全体のクリアランスは0.01～0.05mm
ATEX（オプション）
ご要望に応じて、危険環境下での使用を認証
---
