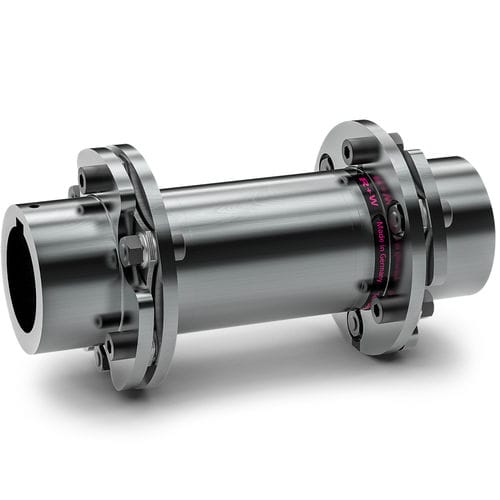

ディスク形軸継手 LP2 seriesフランジ取り付け
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ディスク形
- 固定
- フランジ取り付け
- トルク
最大: 50,000 Nm
(36,878.1075 ft.lb)最少: 350 Nm
(258.1468 ft.lb)- 回転速度
最大: 13,500 rpm
(84,823 rad.min-1)最少: 4,500 rpm
(28,274.33 rad.min-1)
詳細
キー溝付きディスクパックカップリング
特徴
高いねじり剛性
デュアルフレックスデザイン
お客様のご要望に応じた長さ
温度範囲
-30 °C ～ +280 °C (-22 °F ～ +536 °F)
設計
精密機械加工された2つのカップリングハブ、キー溝付き取り付け、スペーサー付き
ブッシュと高強度ネジによるディスクパックへの接続
DIN 916止めねじによるハブの軸方向保持
25,000シリーズからは、アッセンブリースクリュー/スーパーボルトの使用が必要
材質
ディスクパック： 高弾性スプリング鋼
ハブ： 高強度鋼
スペーサー：高強度鋼
耐用年数
R+Wディスクパックカップリングは、技術的限界を超えない限り、無限の耐用年数のために耐疲労性で摩耗がありません
フィットクリアランス
シャフト/ハブ全体のクリアランスは0.01～0.05mm
ATEX（オプション）
ご要望に応じて、危険環境下での使用を認証
---
