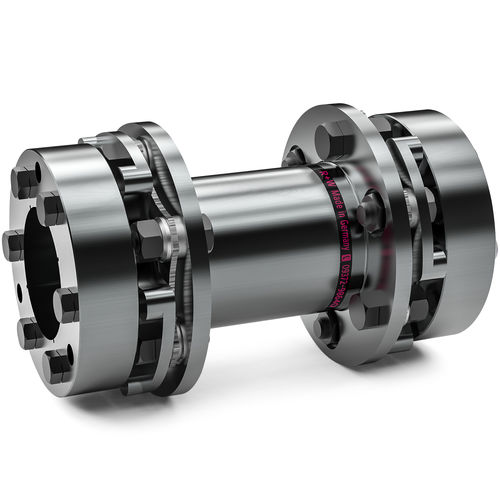

ディスク形軸継手 LP3 seriesトルク測定機能付フランジ取り付け
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ディスク形
- その他の特徴
- トルク測定機能付
- 固定
- フランジ取り付け
- トルク
最大: 50,000 Nm
(36,878.1075 ft.lb)最少: 350 Nm
(258.1468 ft.lb)- 回転速度
最大: 13,500 rpm
(84,823 rad.min-1)最少: 4,900 rpm
(30,787.61 rad.min-1)
詳細
コニカルクランプリング付きディスクパックカップリング
特徴
高いねじり剛性
逆転荷重に強い
アキシャルと角度のミスアライメントを補正
温度範囲
-30 °C ～ +280 °C (-22 °F ～ +536 °F)
設計
円錐形クランプリングとスペーサーを備えた2つの精密機械加工カップリングハブ
ブッシュと高強度ネジによるディスクパックへの接続
25,000シリーズからアッセンブリースクリュー/スーパーボルトを使用する必要があります。
材質
ディスク・パック：高弾性スプリング鋼
ハブ： 高強度スチール
スペーサー：高強度スチール
耐用年数
R+Wディスクパックカップリングは、技術的限界を超えない限り、無限の耐用年数を実現する耐疲労性と摩耗性を備えています
フィットクリアランス
シャフト/ハブ全体のクリアランスは0.01～0.05mm
ATEX（オプション）
ご要望に応じて、危険環境下での使用を認証
---
