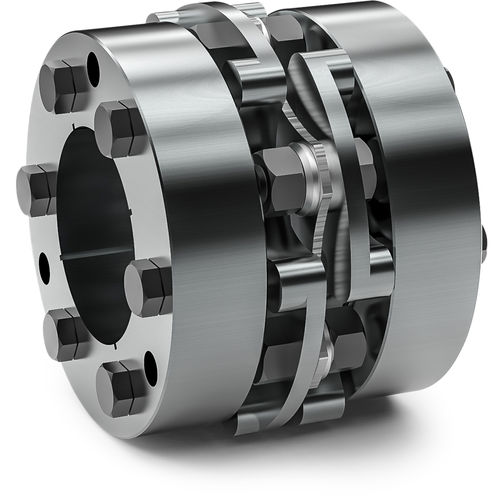

スプリング軸継手 LP4 S seriesディスク形軸締付けリング付き
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スプリング, ディスク形
- 応用
- 軸
- 構造
- 締付けリング付き
- その他の特徴
- ATEX
- 固定
- フランジ取り付け
- トルク
最少: 350 Nm
(258.1468 ft.lb)最大: 50,000 Nm
(36,878.1075 ft.lb)- 回転速度
最少: 1,900 rpm
(11,938.05 rad.min-1)最大: 13,500 rpm
(84,823 rad.min-1)
詳細
コニカルクランプリング付きディスクパックカップリング
特徴
非常に高いねじり剛性
逆転荷重に最適
アキシャルと角度のミスアライメントを補正
温度範囲
-30 °C ～ +280 °C (-22 °F ～ +536 °F)
設計
精密機械加工された2つのカップリングハブと円錐形クランプリング
ブッシングと高強度スクリューによるディスクパックへの接続
25,000シリーズからは、アッセンブリースクリュー/スーパーボルトを使用する必要があります。
材質
ディスク・パック：高弾性スプリング鋼
ハブ：高強度スチール
耐用年数
R+Wディスクパック・カップリングは、技術的限界を超えない限り、耐疲労性で摩耗がなく、無限の耐用年数を実現します
フィットクリアランス
シャフト/ハブ全体のクリアランスは0.01～0.05mm
ATEX（オプション）
ご要望に応じて、危険環境下での使用を認証
---
