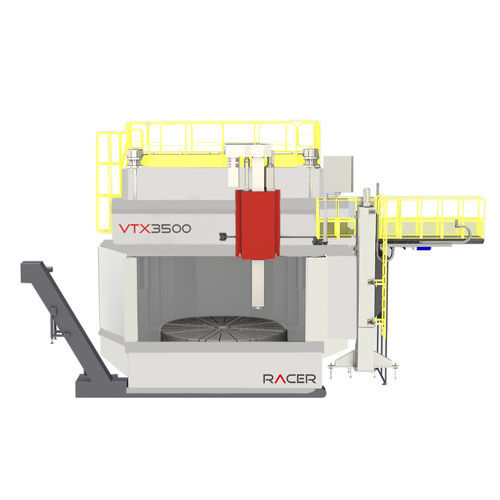

CNC旋盤 VTX series縦型2軸12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- 軸の数
- 2軸
- ツールステーション数
- 12ツールステーション, 24ツールステーション
- 応用
- 航空宇宙用
- 直径
2,100 mm, 2,500 mm, 3,500 mm, 4,000 mm, 5,000 mm
(82.68 in, 98.43 in, 137.8 in, 157.48 in, 196.85 in)- 回転速度
80 rpm, 100 rpm, 200 rpm, 260 rpm, 450 rpm
(502.655 rad.min-1, 628.319 rad.min-1, 1,256.637 rad.min-1, 1,633.628 rad.min-1, 2,827.433 rad.min-1)- 早送り速度X
12,000 mm/min
(8 in/s)- 早送り速度Z
10,000 mm/min
(7 in/s)- 公称出力
44 kW, 74 kW, 92 kW, 99 kW, 119 kW
(59.8 hp, 100.6 hp, 125.1 hp, 134.6 hp, 161.8 hp)
詳細
容量
テーブル径 mm - 2000 - 3000 - 3500 - 4500
最大回転数最大回転高さ mm - 1000 - 1600 - 1700 - 2500
拡張ターニングハイト（オプション） - 最大 2000 - 最大 2500 - 最大 3200 - 最大 4000
最大荷重テーブル荷重 kg - 22000 - 33000 - 44000 - 66000 - 88000
テーブル駆動部
トルク N/M - 30000 - 49000 - 81000 - 200000 - 250000
ラム
ラムサイズ mm - 204 x 204 - 254 x 254 - 305 x 305
最大切削力最大切削力 N/M - 40000 - 50000 - 60000
トラベラーズ
テーブルとラムの距離
ラム（Z軸）mm - 800 - 1250 - 1300 - 1600 - 1600
拡張ラム mm - 最大1600 - 1600 - 2100
クロスレール移動量 mm - 600 - 1000 - 1200 - 1600
クロスレール固定位置 mm - 200 - 400
クロスレール位置の数 距離 mm - 4 - 6 - 5
XおよびZ送り速度 mm - 5000
---
カタログ
VTX SERIES
6 ページ
