STMicroelectronics社のS2-LPトランシーバーを採用しています。
STマイクロエレクトロニクス社製のSPSGRFファミリーモジュールとピンコンパチブルです。
このデバイスは、サブ1GHz帯のRF無線アプリケーション用に設計された高性能の超低消費電力RFトランシーバーです。
本モジュールは、最小のスペースで最大の性能を発揮できるように設計されており、4本のプログラマブルI/Oピンを備えています。
SPIインターフェースを介して外部のマイクロコントローラからプログラム可能です。
使用したRFバラン:BAL-SPI2-01D3
すぐに使えるSMD実装(11.5 x 13.5mm) - 金属シールド。
動作可能な周波数帯:868 MHz。
サブ1GHz帯の技術は、モノのインターネット(Iot)の主な原動力の1つになりつつあり、特にこのタイプのモジュールは、基本的に以下の理由でこのアプリケーションに最適です。
- 超低消費電力:本製品の消費電力は、+14dBmでの受信時に7mA、送信時に20mA(+10dBmでは11mA)であり、超低消費電力を実現しています。
スリープモード時の消費電力は0.7μAです。
- 長距離運用時の感度パラメータは、データレート38.4kbpsで-109dBm、データレート0.3kbpsで-128dBmまで低下します。干渉
他の無線通信からの干渉は、90dBのブロッキングで克服できます。また、RF出力レベルは最大で+16dBmに達します。これにより
長距離通信のための強固なシグナリングを実現します。
モジュールは以下のバージョンに対応しています。
- RC-SPIRIT2-433 周波数帯域:433MHz、UFLコネクタ付き。
- RC-SPIRIT2-433-NA 周波数帯:433MHzのアンテナをPadで接続。

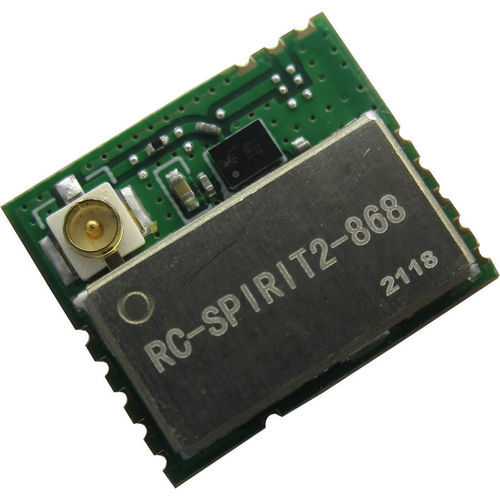

- RC-SPIRIT2-868 周波数帯域:868MHz、UFLコネクタ付き。
- RC-SPIRIT2-868-NA 周波数帯域:パッドを介して868MHzのアンテナを接続。
---
