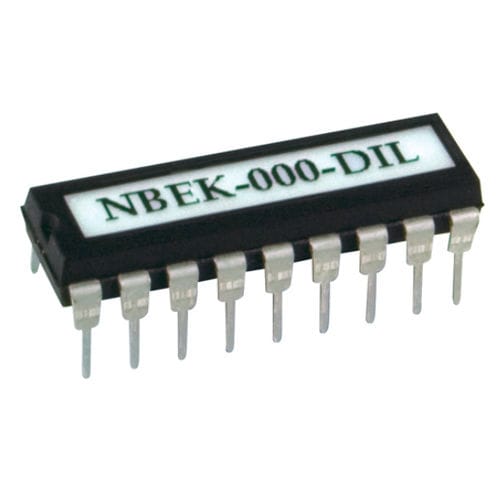

8ビットマイクロコントローラー NBEK series

一般用途無線送信機付きプログラム可能

狭帯域評価キット（NBEK）ICは、狭帯域レシーバー、トランスミッター、トランシーバー（またはデータレート5kbps以上のRFモジュール）に適した1200baud半二重シリアルモデムとして使用できます。プリアンブル、同期、ビット・バランシング、エラー・チェックを行い、無線機器間の透過的な無線データ・リンクの確立を可能にします。これは半二重ユニットであるため、送信パケットと受信パケット間の衝突にはユーザーが対処しなければならない。送信タイミング、有効データ識別、データ・ストリーム・バッファリングはすべてユニットによって行われるため、2つのデバイスが同時に送信しようとしない限り、データ送信にさらなる制限を加える必要はない。パケット内の同期とフレーミング・ワードは、RF信号がない場合や干渉がある場合に、レシーバーがゴミを出力するのを防ぎます。1200ボー非同期データをサポート：1スタートビット、8データビット、1ストップビット。 一般的なマイクロコントローラーとUARTでは、図2と3に示すように直接接続が可能です。真のRS232デバイスに接続するには、反転レベルシフターを使用する必要があります（MAX232タイプが理想的ですが、図4と5のアプリケーション回路で使用されているように、単純なNPN/PNPトランジスタスイッチで十分な場合がよくあります）。 特徴 動作電圧（温度）標準バージョンは5V（-40℃～+85） RFモジュールのレンジ能力を最大限に活用 レシーバーのデータ・スライサーを落ち着かせるための十分なプリアンブル トランスミッタのパワーアップ時間要件に対応するための追加ウェイクアッププリアンブル アドレス、データ、チェックサムの差動マンチェスター符号化 ノイズによる誤トリガを減らすための同期コードとチェックサム
