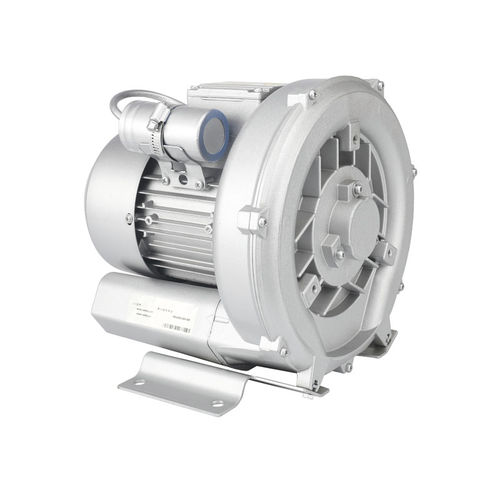

空気送風機 HRT-010F-1R8

インペラサイドチャンネル一段

高圧リングブロワの動作原理： インペラはモーターシャフトに直接取り付けられ、摩擦のない非接触圧縮が可能です。差圧が高い場合でも、圧縮室外にベアリングを配置することで、最大限の運転信頼性を確保しています。 ガスは、吸入口1チャンネル2から吸入されます。側面に入ると、回転するインペラ3が回転方向の速度をガスに与えます。羽根車の遠心力により、ガスは外側に加速され、圧力が上昇します。 回転するたびに運動エネルギーが加わり、その結果、側流路に沿って圧力がさらに上昇する。側路はローターで狭まり、インペラブレードからガスを掃引し、側路ブロワーから出る出口サイレンサー4に排出します。
