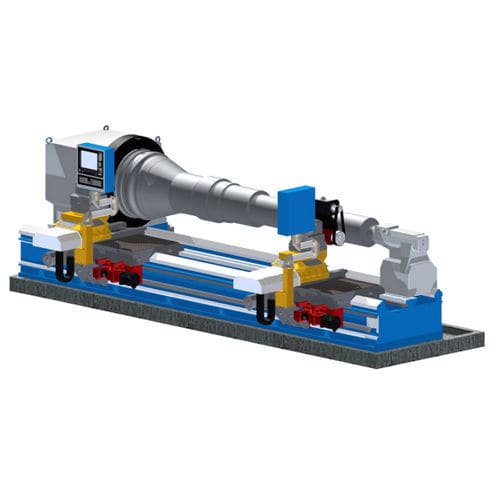

CNC旋盤 TCM series 3軸長型部品用ミリング
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- 応用
- 長型部品用
- 複合機能
- ミリング, 仕上げ, 穿孔
- 直径
1,300 mm, 1,550 mm, 1,800 mm
(51.18 in, 61.02 in, 70.87 in)- 回転速度
最大: 710 rpm
(4,461.062 rad.min-1)最少: 4 rpm
(25.133 rad.min-1)- 早送り速度X
5,000 mm/min
(3 in/s)- 早送り速度Z
5,000 mm/min
(3 in/s)- 公称出力
60 kW
(81.6 hp)- 全長
2,900 mm
(114 in)- 全幅
3,300 mm
(130 in)- 全高
2,500 mm
(98 in)
詳細
TCM シリーズ (TCM 130 / TCM 155 / TCM 180) の基本バージョンでは、革新的な機械ソリューションと高度な制御システムにより、効率的な荒加工と仕上げ加工を保証する多目的旋盤となっています。
目的
TCM シリーズ旋盤は、仕様に沿った旋盤加工範囲でのワーク加工、特に大径シャフトの加工用に設計されています。旋削、穴あけ、フライス加工が可能な横型マシニングセンタとして、特別な装置と共に納入されます。自動刃物台、ツールアタッチメント、工具・ワーク測定システム、制御C軸、ワーク振れ止めなどを装備することが可能です。
コントロールシステム
最新鋭のCNCシステムの適用により、プログラムに従って自動的、正確かつ効率的にワークの加工を行うことができます。
基本パラメータ
-3本ガイドベッド
-スピンドルの最大トルク - 17,000 Nm
-センター間最大搬送重量： - 18トン
-旋回長：3～20m
---
