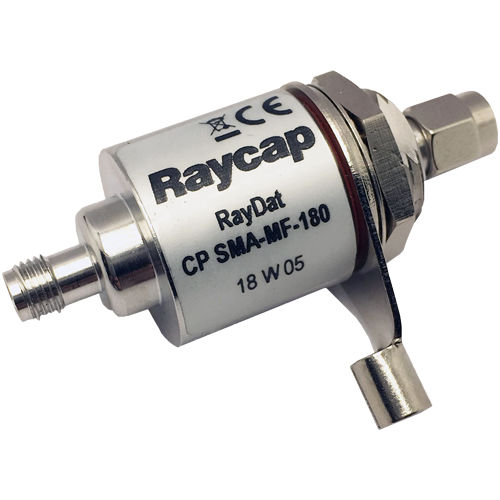

RF同軸ケーブル用避雷器 RayDat CP-SMA

同軸インラインDC

IEC/JA カテゴリ:IEC/JA 保護:インピーダンス整合 最大動作電圧:180 V 最大ピーク電力 : 125 W 周波数範囲:DC-6 GHz サージ放電定格:5 kA, IMAP: 10 kA, Iimp: 1 kA インピーダンス:50 Ω 挿入損失:20 dB 終端:SMAタイプ (M-F) ハウジング:インライン設置、シールド付きエンクロージャ コンプライアンス：IEC/EN 61643-21 RayDAT CP-SMAシリーズ同軸サージプロテクタは、RFアンテナシステムの保護を目的としており、DCから6GHzまでの周波数に適しています。インラインユニットとして設計されており、設置が容易です。慎重な設計、低静電容量のガス放電アレスタ、高品質のSMAタイプ終端コネクタにより、周波数帯域全体の挿入損失を最小限に抑えることができます。転送電力は、同軸ケーブルプロテクタ電圧に応じて 125 W 連続です。CP同軸ケーブルプロテクタは、IEC 61643-21：2012規格および規制に従って設計されています。アーススタッドは、システムアースまたは同軸フィードスルーバルクヘッドにできる限り直接接続する必要があります。
