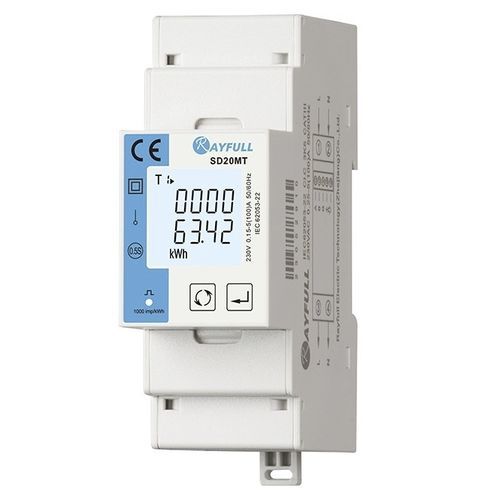

SD20MT シリーズは電圧、流れ、4 象限力変数、力率、等を含む最も重要な電気変数を測定し、分析する単相多機能エネルギー メートルです。そしてそれはまた双方向の活動的な、反応エネルギー、4 象限エネルギー、月例および毎日のエネルギー消費の統計量を含むいろいろなエネルギー変数を、等読むことができます。
SD20MT シリーズに最高ボーレート 38400bps の RS485 コミュニケーション インターフェイスがありま、遠隔読書のための Modbus か DLT645 議定書を支えます。
同時に、大画面LCDとタッチボタンは、ユーザーが現場で様々な測定パラメータを表示し、設定するのに役立ちます。
パスワード保護機能が追加され、データセキュリティが大幅に向上しました。
測定項目V、A、W、Var、kWh、kVarh、PF、...
マルチ関税:4つの関税、8つの時間セグメント
双方向エネルギーおよび電力測定
パルス出力
通信RS485 Modbus RTU/DLT645-2007
ネットワーク1P2W
承認される CE/ROHS
通信仕様
- インターフェイスおよび議定書: 2 ワイヤー RS485; Modbus RTU (デフォルト)、DL/T645-2007 (任意)
- ボーレート:1200、2400、4800、9600(デフォルト)、19200、38400 bps
- パリティ:なし(デフォルト)、偶数、奇数
- ストップビット:1(デフォルト)、2
- 応答時間 : <100ms
- バス・タイプ半二重
- 距離:最大。1000m
- バス負荷最大64本
環境仕様
- 操作の温度: -25
- 保管温度: -40
- 湿気: <90% の凝縮無し
- 汚染の程度: 2
- 高度:<2000m
- 振動周波数:範囲:10~150Hz, IEC 60068-2-6参照
---
