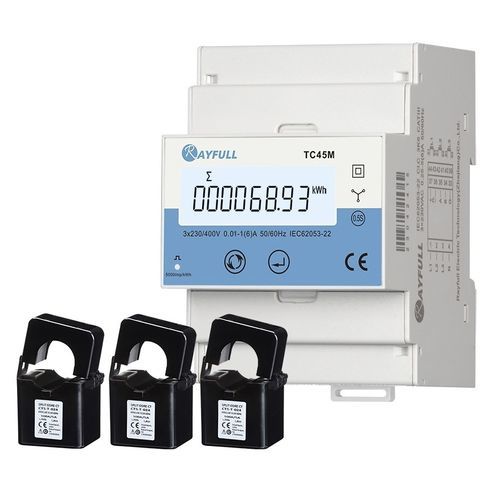

マルチファンクション電力量計 TC45M

三相DINレールRS-485

TC45M シリーズは電圧、流れ、4 象限力変数、力率、等を含む最も重要な電気変数を測定し、分析するために三相外的な CT によって接続される多機能エネルギー メートルです。そしてそれはまた双方向の活動的な、反応エネルギー、4 象限エネルギーを含むいろいろなエネルギー変数を、等読むことができます。このシリーズは、1P2Wと3P4Wを含む様々な送電網環境における電力パラメータの測定と分析を実現します。 TC45Mシリーズに最高ボーレート38400bpsのRS485通信インターフェイスがあり、遠隔読書のためのModbusまたはDLT645プロトコルをサポートします。 パスワード保護機能が追加され、データの安全性が大幅に向上しました。 1A/5A、またはmV/mA電流トランス/ロゴウスキーコイル入力 測定値V、A、W、kWh、kVarh、PF、... 双方向エネルギーおよび電力測定 CT逆接続補正 パルス出力 通信RS485 Modbus RTU/DLT645-2007 ネットワーク: 3P4W 承認される CE/ROHS 通信仕様 - インターフェイスおよび議定書: 2 ワイヤー RS485; Modbus RTU （デフォルト）、DL/T645-2007 （任意） - ボーレート：1200、2400、4800、9600（デフォルト）、19200、38400 bps - パリティ：なし（デフォルト）、偶数、奇数 - ストップビット：1（デフォルト）、2 - 応答時間 : <100ms - バス・タイプ半二重 - 距離：最大。1000m - バス負荷最大64本 環境仕様 - 操作の温度: -25 - 保管温度: -40 - 湿気: <90% の凝縮無し - 汚染の程度: 2 - 高度：<2000m - 振動頻度：範囲：10~150Hz, IEC 60068-2-6参照
