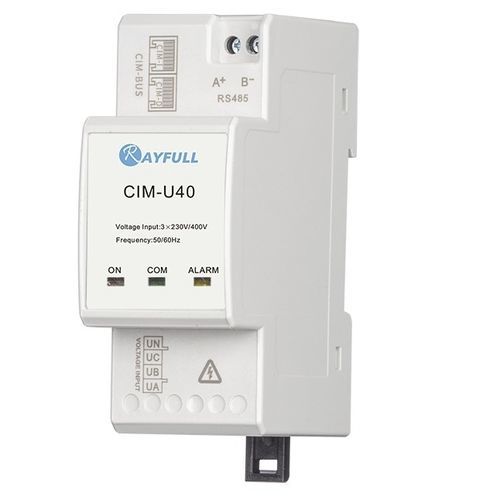

電圧測定用モジュール CIM-U40

2線式産業用モジュール式

CIM-U40は、RayfullのCIMソリューションの電圧モジュールとして、システム全体の電圧を測定します。 また、Iモジュールの電源の役割も果たします。 CIM-U30と比較して、CIM-U40は電圧のTHDとiHDも測定できます。さらに、過電圧アラームがあり、セキュリティシステムなどに応用できる。 また、RS485 Modbus通信を搭載しており、遠隔監視が可能です。 電圧測定 電圧THDとiHD(2~63)； CIM-Iモジュール用電源 過電圧アラーム RS485 Modbus通信 電気仕様 - 定格電圧: 230 VAC(L-N)/ 400 VAC(L-L) - 電圧入力:測定範囲:85 ~ 276 VAC(L-N), 85 ~ 480 VAC(L-L) - 周波数: 45 ~ 65 Hz - 過負荷容量:2x定格電圧1秒持続することによって 通信仕様 - インターフェイスおよび議定書: 2 ワイヤー RS485; Modbus RTU - ボーレート: 1200年、2400年、4800年、9600年(デフォルト)、19200年、38400 bps - パリティ：なし（デフォルト）、偶数、奇数 - ストップ・ビット : 1（デフォルト）, 2 - 応答時間： <100ms 環境仕様 - 動作温度 -25 ~ +55 - 保管温度 -40 ~ +80 - 湿度 - <90%, 結露なし - 汚染度 - 2 - 高度 - <2000m - 振動数 - 範囲：10~150Hz, IEC 60068-2-6参照
