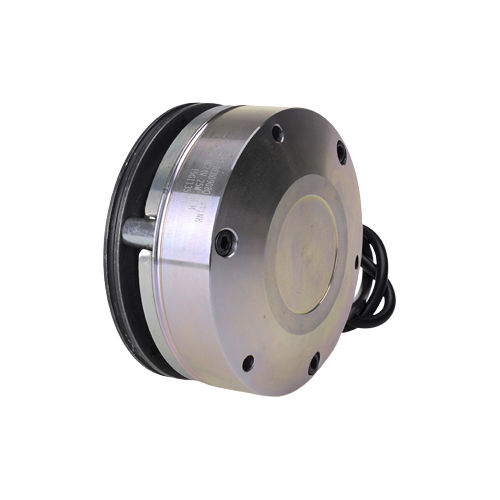

摩擦ブレーキ REB09 series

ディスク式電磁式スプリング

REACH REB09シリーズブレーキは、確実な制動力と保持力を備えた乾摩擦式電磁ブレーキ（電源投入で解除、電源遮断でブレーキ）のバネ式電磁ブレーキです。減速ブレーキや保持ブレーキなどの様々な用途に幅広く使用されています。 REB09 シリーズ フォークリフト駆動輪用ブレーキは、主に小型および中型の電動フォークリフトで使用され、フォークリフト駆動輪アセンブリに取り付けられます。駆動輪のモーター軸にブレーキをかけ、主に電動フォークリフトの駐車ブレーキや非常ブレーキとして使用されます。 動作原理 ステータの電源がオフになると、スプリングがアーマチュアに力を発生させ、摩擦ディスクのコンポーネントがアーマチュアとフランジの間にクランプされて制動トルクが発生します。このとき、アーマチュアとステータの間には隙間Zが生じます。 ブレーキを解除する必要がある場合、ステータに DC 電源を接続すると、アーマチュアが電磁力によってステータに移動します。その際、アーマチュアがスプリングを押しながら移動し、フリクションディスク成分が解放されてブレーキが解除されます。 製品の特徴 ブレーキの定格電圧 (VDC): 24V、45V コスト効率に優れたコンパクトな構造 高耐電圧、良好な絶縁性、絶縁グレードFによりさまざまな使用環境に適応 簡単な取り付け 動作エアギャップは、寿命エアギャップに達した後、少なくとも 3 回調整できます。これは、耐用年数が 3 倍長くなります。
