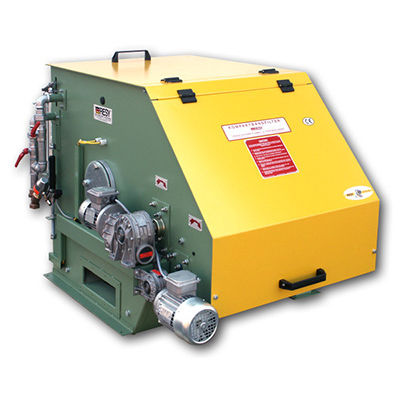

液体フィルター KBF/E

ベルト紙製連続洗浄タイプ

KBFフィルタの論理的なさらなる開発。 この場合、ろ過は紙ではなく、プラスチック製の連続した布ベルトで行われる。 基本的にCBFフィルタはKBF 原理で動作します。つまり、フィルタベルト、フィルタホイール、スラッジドライバの間に相対的な回転はありません。 特殊なケースでは、フィルター紙は、一時的または永久に加えて使用することができます。 これは、マシンへの変換を必要としません。 原理 A 強力な連続金属リンクベルトは、2つの共回転プーリーホイールの周りに半殻の形で張力されています。 プーリの接触角度は約 180° です。 リンクベルトは、駆動軸を介して作用するギヤードモータによって駆動される。 連続フィルタバンドは、金属リンクベルト（キャリアベルト）とフィルタホイールの間に挿入される。 この布フィルターベルトは、別々に引っ張られ、摩擦によって動かされます。 ろ過トラフは全面に密封されています。 ろ過される媒体は、中央に配置された入口パイプを介してトラフに送られます。 洗浄された媒体は、別個の出口を介してクリーンタンクに垂直に移される。 インフィードアークスクリーン効果における意図的な乱流ゾーンは、フィルターベルトに汚れの堆積物がないので、このゾーンでは透過性を保ちます。 粒子は濾過トラフの穏やかなゾーンに沈降し、そこでフィルターケーキを形成する。 このフィルターケーキは、追加のフィルター層として機能します。 粒子の堆積物がフィルターベルトを上げると、プールはゆっくりと形成されます。
