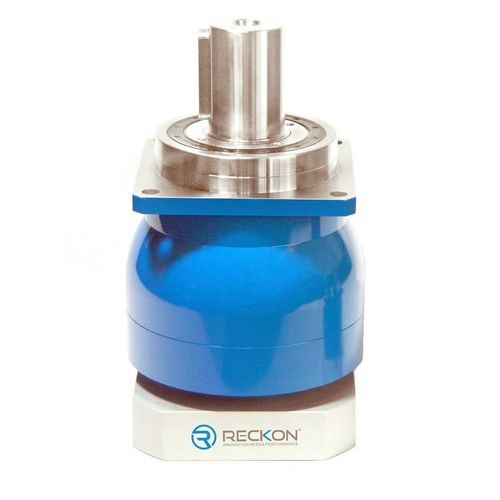

ヘリカル歯車減速機 X-TREME-SQ-ST series

同軸200 - 500 Nm100 - 200 Nm

高ラジアル荷重、高アキシアル荷重を発生する用途に最適です。 中・強度の加速度、雄型出力軸に大きなラジアル・アキシアル荷重がかかる用途に適した低バックラッシュの遊星ギアボックスです。 動的なピック＆プレースロボットにおけるラック＆ピニオンドライブや、動きの激しいベルトなどの用途に理想的です。 加速度性能 高速反転 ラジアル荷重定格＋＋＋＋。 定格アキシアル荷重 剛性 精密さ+++。 経済性 サーボモータ用途に最適YES ラインアップ数7(60～240) 標準的な角度のバックラッシュ≤3または5アーク-分 オプションでバックラッシュ低減≤1または3 arc-min 使用可能な比率3～100 モータ軸の接続バランスカップリング X-Tremeは、ヘリカル、低バックラッシのプラネタリギアボックスです。 プラネットキャリアはケージで構成され、剛性と加速度を高めています。出力軸と一体となっています。 シャフトは2つのテーパーローラーベアリングで強力に支持され、最大限の負荷能力を発揮します。 プラネタリーリングは、剛性を強化するため、モノブロック（ハウジングに属する）になっています。 この構造により、加速性能とトルク変動への対応力が向上しています。 アプリケーションファクターKa<1.6（アプリケーションファクターの詳細については、情報セクションを参照してください）のアプリケーションにこのラインをお勧めします。
