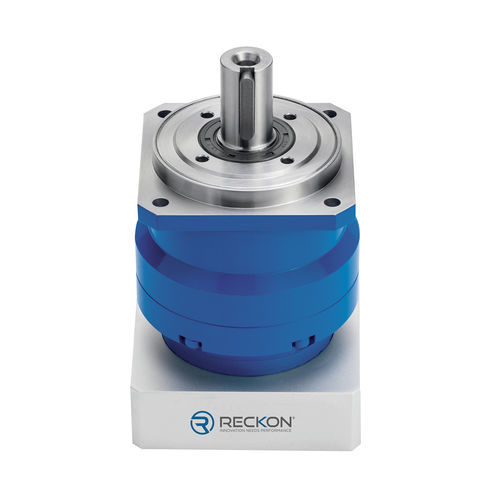

ヘリカル歯車減速機 BOOSTER-SQ-ST series

同軸200 - 500 Nm100 - 200 Nm

高精度、頻繁な加速、高速逆転を特徴とする動的用途に最適 BOOSTERは、高性能・低バックラッシュの遊星減速機です。低バックラッシュが要求される高精度印刷機や、高剛性と高加速性が要求されるレーザー加工機向けに設計されています。 加速度性能 高速反転性能 定格ラジアル荷重＋＋＋＋。 定格アキシアル荷重 剛性 精密さ+++。 経済性 サーボ用途に最適YES ラインアップ数3 (60〜180) 角度バックラッシュ≤3または≤5 arc-min ローバックラッシオプション≤1または≤3 arc-min インターフェース（出力側）正方形 出力軸、キー付きまたはキーなし ブースターは高性能、ヘリカル、ローバックラッシのプラネタリギアボックスです。 プラネットキャリアにはケージを使用し、剛性と加速度を高めています。出力軸と一体型です。 ケージは、2つの高精度ラジアルボールベアリングによって、内側のプラネタリリングにセンタリングされています。 この構造により、加速性能と重要なトルク変動への対応力が向上しています。 プラネタリリングは、ハウジングと出力フランジとの一体構造で、高速逆転用途に最高の剛性を提供します。 アプリケーションファクターKa<1.85（アプリケーションファクターの詳細については、情報セクションを参照してください）のアプリケーションにこのラインをお勧めします。それ以上のアプリケーションファクターでは、Ultimateラインと同様に回転出力フランジを使用することをお勧めします。
