ツインドライブ歯車減速機 DRP series
ヘリカル歯筋が直線な直交軸

ツインドライブ歯車減速機 - DRP series - REDEX Group - ヘリカル / 歯筋が直線な / 直交軸
ツインドライブ歯車減速機 - DRP series - REDEX Group - ヘリカル / 歯筋が直線な / 直交軸
ツインドライブ歯車減速機 - DRP series - REDEX Group - ヘリカル / 歯筋が直線な / 直交軸 - 画像 - 2
ツインドライブ歯車減速機 - DRP series - REDEX Group - ヘリカル / 歯筋が直線な / 直交軸 - 画像 - 3
ツインドライブ歯車減速機 - DRP series - REDEX Group - ヘリカル / 歯筋が直線な / 直交軸 - 画像 - 4
お気に入りに追加する
商品比較に追加する


特徴

タイプ
ヘリカル, 歯筋が直線な
軸方向
直交軸, 平行軸
軸構成
ピニオン軸
トルク
200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm, 5 - 10 kNm
段数
一段, 2段階
性能
ゼロバックラッシュ
応用
電動モーター用, 回転テーブル用, 小歯車と平板歯車の駆動用
その他の特徴
一般的, ツインドライブ
回転速度

最少: 650 rpm
(4,084.07 rad.min-1)

最大: 6,000 rpm
(37,699.11 rad.min-1)

-Not Tr-

最少: 5 unit

最大: 91 unit

詳細

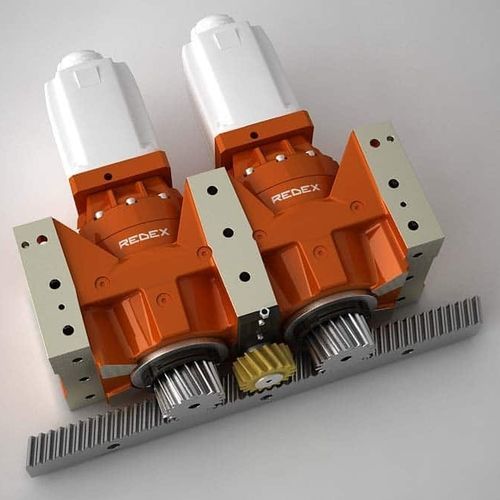

DRP+ DualDRIVE & TwinDRIVEには、ユニバーサルマウント用のモノブロック・ハウジングが付属しています。DRP+プラネタリギアボックスは、ゼロバックラッシュラック&ピニオンと回転テーブル駆動アプリケーションのための専用ソリューションです。 DRP+は、超高剛性ユニバーサルハウジングの中に2つの最高級遊星減速機が並列に取り付けられています。2つの出力ピニオンは、システムの予圧を可能にし、ラック上の剛性を最大化するためにラックにかみ合います。機械式予圧を選択した場合、DRP+はデュアルドライブユニットとなり、ラックを通して一方のピニオンと他方のピニオンをねじり巻きにすることでゼロバックラッシュを実現します。また,軸の駆動に必要なモータは1台で済み,モータ制御が容易になります。 DRP+は、バックラッシュをキャンセルするために電気的プリロードソリューションを適用するとTwinDRIVEになります。この場合、軸の駆動用と予圧用の2つのモーターを使用することでバックラッシュをなくすことができます。

---
