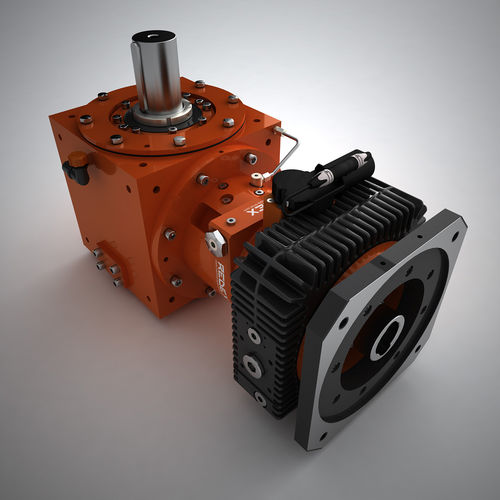

直交軸歯車減速機 MSR series

同軸平行軸ピニオン軸

MSR 2-Speed VTL ターンテーブルは、2つの直角2速ギアボックスを組み合わせて、高出力旋削とミーリング用の精密なC-Axisモーションを行う新しい技術です。MSRの出力ピニオンは、ターンテーブルのリングギアと噛み合っています。回転モードでは、2つのモーター・ギアボックスが共に動作し、負荷を分担（50％～50％）することで、モーターサイズを従来のメインドライブモーターの1/2に抑えています。位置決め・ミーリング（C軸）モードでは、一方のギアボックスが他方のギアボックスに対して予圧をかけ、バックラッシュをなくし、正確な位置決めを行います。さらに、変速比の変更により、高速回転と低速高トルクのミーリングが必要な速度域をカバーします。 旋削時には全負荷を与え、ミーリング時にはバックラッシュをキャンセルします。 MSRは、VTLターンテーブルのキネマティクスを劇的に簡素化し、速度範囲、トルク、精度に関して高い性能を保証するコンパクトなシステムです。
