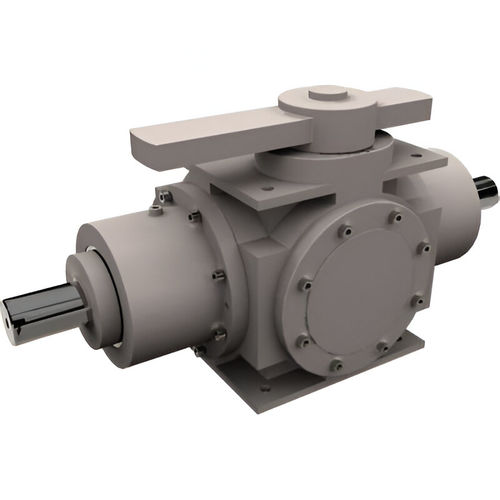

機械式クラッチ BD series

摩擦空圧式

これらのクラッチは、機械のさまざまなセクションをドライブトレインから切り離し、切り離す前に存在したのと同じ位相または角度関係を維持したまま再係合させる必要がある場合に使用されます。ラインシャフト、オフセット印刷機の印刷ユニット間、仕上げラインの特定のユニットの切り離しによく使用されます。 このユニットは、別々のシャフトに取り付けられた2つのジョーアセンブリで構成され、それぞれが2つのベアリングで支持され、頑丈な鋳鉄製ハウジングに収められています。このタイプの構造は、フェイルセーフな切り離しを保証します（切り離しモードで故障が発生してもロックされません）。シングルポジションの噛み合いは、わずかに寸法の異なる2つの歯を設けることで実現されています。 さらに、ユニットは、ジョーとスライドドッグシフトエレメントに高強度、ケースハードニングと研削、クロムモリブデン合金鋼を使用することにより、最小のバックラッシュと最大のねじり剛性を提供しています。クラッチは、ユニットに付属している空気圧シリンダとリミットスイッチによってリモートで作動するか、シフトレバーによって手動で作動します。ボールベアリングとバイロンシールは、より高い速度と温度を受け入れるために使用されます。
