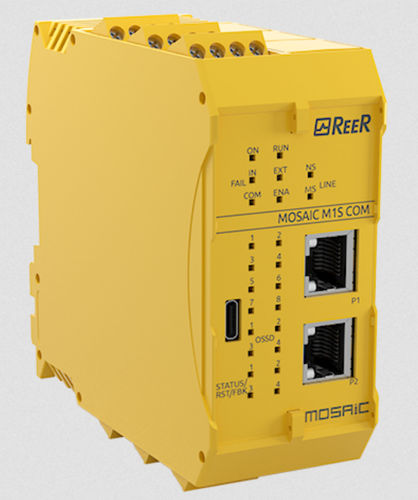

機械用安全装置 Mosaic M1S COM

設定可能イーサネット

他の拡張ユニットをコントロールするためのマスターユニット。 マスターユニットとして：複雑なシステムを制御し、複数のセンサーを持つ大きな機械に保護を提供します。 スタンドアローンとして：最大4つの安全装置（1つのセーフティライトカーテン、1つのe-stop、1つのセーフティセンサ（例：マグネット）、1つの両手スイッチ）で接続された小型機械を制御します。 フィールドバスインターフェースによる遠隔設定 特徴 安全レベル - PL e 安全入力 - 8デジタル入力 安全レベル (SIL / PL) - SIL 3 - SILCL 3 - PL e - Cat.4 動作温度 (°C) - - 10 ...55 信号 - 動作状態と故障診断のためのLED表示。入力、OSSD出力、リセット要求、ステータス出力の状態をLEDで表示。フィールドバス専用 LED インジケータ 安全出力タイプ - 4シングルOSSD、または2ペア（PNP - 400mA at 24 VDC） 短絡、過負荷、逆極性に対する保護機能付き 接続 - 着脱式端子台、ネジ接点 安全出力 - 4シングルOSSD、または2ペア（400mA） ステータス出力 - 4 PNP（100 mA） テスト出力 - 4 保存温度 (°C) -20 ...+85 MSCコネクター装備 - いいえ MSC BUSとの接続 - あり スタート/リスタート入力およびEDM - 4 MCM用ハウジング - はい USB入力 - はい フィールドバスインターフェース - ETHERCAT, Ethernet IP, ModBus TCP, PROFINET 梱包寸法 HxLxW (mm) - 58 x 127 x 113 製品クラス - C 関税 - 85371091
