ポリエチレン製バッキングリング HP

突合せ溶接式

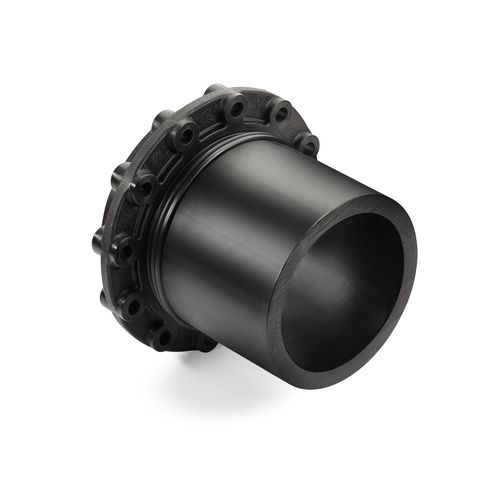

ライナートリッツのHPフランジは、溶接スタブ付きルースフランジ接続の耐圧性をフルに発揮する高性能ソリューションです。特殊なPE100溶接スタブと、寸法に合わせて調整されたルースフランジタイプの裏フランジが、精密に調整されたユニットを形成し、互いに永久的に接続されます。 スタブとフランジは、タングアンドグルーブに似た方法で、接続面においてポジティブフィットでかみ合います。パイプラインの軸力は、スタブの表面全体でフランジに伝達されます。この組み合わせにより、PEスタブの変形が防止され、寸法によっては25 barまでの圧力負荷が可能になります。 バッキングフランジには、プラスチックコーティングを施したスチール製と、腐食のない繊維強化プラスチック製があります。 提供される継手は、溶接スタブと、寸法に適合したルーズフランジタイプの裏フランジから成るセットとして納入されなければならない。溶接スタブは、PE100+協会に準拠し、寸法、公差、品質要件に関してDIN EN 12201およびDIN EN 1555に準拠した材料から製造されなければならない。裏フランジは、DIN EN 10310に準拠し、腐食のない繊維強化プラスチック、またはプラスチックコーティングを施したスチールから製造されなければならない。DIN EN ISO 9001に準拠した品質保証システムに基づいて製造されたことを証明しなければならない。すべての継手について、製造者はDIN EN 10204に準拠した証明書を提出しなければならない。
