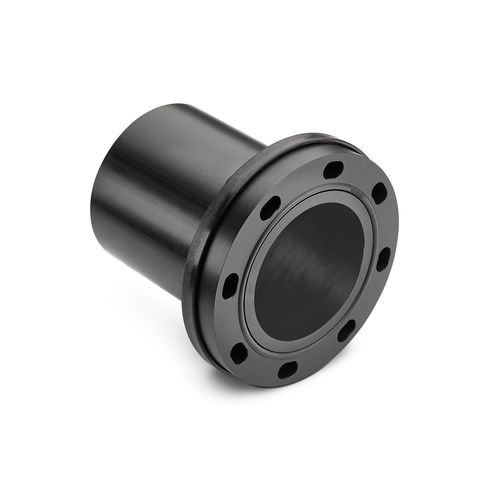

調整用バッキングリング VP

鋳鉄製プラスチック製ロングウェルドネック

VPフランジには、腐食のない繊維強化プラスチック製の裏フランジが取り付けられ、DIN EN 1092 PN 10に従って穴が開けられています。スタブの長穴は、フランジ接続の取り付けと位置合わせを容易にします。フランジのスプリング効果は設計に組み込まれており、ボルトの予圧を持続させます。特に軽量であるため、取り付けが容易で、プロジェクトコストが削減されます。 提供される継手は、溶接スタブと寸法に適合した裏フランジから成るセットとして納入されなければならない。溶接スタブは、PE100+協会に準拠し、寸法、公差、品質要件に関してDIN EN 12201およびDIN EN 1555に準拠した材料から製造されなければならない。裏フランジは、腐食のない繊維強化プラスチックから製造されなければならない。DIN EN ISO 9001に準拠した品質保証システムに基づいて製造されたことを証明しなければならない。すべての継手について、製造者はDIN EN 10204に準拠した証明書を提出しなければならない。 PE継手の本体は、射出成形で製造されたもの、または均質な半製品から製造されたものでなければならない。巻かれたロッドから製造された半完成品や、その他の補強材を後から使用したものは認められない。 スタブは、DIN EN 1092-1 PN 10またはPN 16に規定された穴パターンに従って開けなければならない。こうすることで、ボルト穴がパイプ外径に近くなります。
