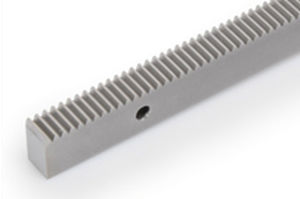

歯筋が直線な平板歯車 R9 series

ステンレス製真ちゅう製精密

ラック＆ピニオンシステムは、回転運動を直線運動に変換する機能を持ち、ギヤードシステムに期待される精度をすべて備えています。 ラックは、研磨、硬化ステンレス鋼または研磨ステンレス鋼から製造され、精度、ピッチ、長さを選択でき、フラット、ジャーナル、カスタムエンドなどの改造も可能です。ホブ付きステンレス鋼および真鍮製ラックもご利用いただけます。 ラックピニオンは、プレーンまたはアンチバックラッシュで、精度、ピッチ、内径、代替材料、コーティングが選択できます。 グラウンドラックは、測定と作動の両方に使用できます。一般に、ピッチの小さいもの（1mm）は、ピニオンの直径が小さいため、高い直線分解能が得られるので、測定に適しています。また、ピッチが大きいもの（2mm、2.5mm）には、より高い負荷容量が求められます。ほとんどの用途で、ラックはフィードバックと作動の両方に使用できますが、非常に精密な用途では、ラックの非駆動部をフィードバック用に使用するのが最適です。ホブ付きラックは、コストが重要視される軽作動用途により適しています。 精密角型ラック 長方形ラック 1 mm ～ 2.5 mm の円形ピッチと 0.3 ～ 1.0 モジュールがあり、最大 500 mm の長さで使用できます。 - 精密研磨ラックは硬化処理済み - グレード 316 のステンレス鋼から製造され、34～45 HRc の硬化処理が施されています。 カタログのページはこちらです。 - 精密ホブ盤ラック ソフト - グレード304のステンレス鋼から製造。
