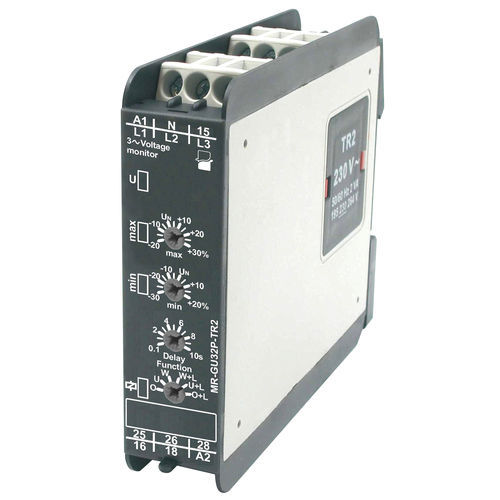

電圧監視継電器 MR-GU3M2P-TR2

位相順序2NO/NC三相

三相電源の電圧監視 回路データの測定 機能 オーバー、オーバー＋ラッチ、アンダー、アンダー＋ラッチ、ウィン、ウィン＋ラッチ トリップディレイのタイミング調整 時間間隔（タイミング調整） トリップディレイ (0,1...10秒) LED表示 緑色LED、赤色LED 測定回路 - 端子 N-L1、N-L2、N-L3 - 測定変数 交流正弦波, 48...63 Hz - 測定入力 AC230V - 過負荷容量 AC440V - 入力抵抗 3N~ 400/230 V 470 kΩ - スウィッチングスレッショルド Us max: 0,8 < Un < 1,3 min: 0,7 < Un < 1,2 入力回路 電源電圧 U 12 ... 400 V AC; 端子 A1-A2 定格消費電力 2,0 VA / 1,5 W 定格周波数 TR2電源トランスの仕様に準ずる 出力回路 接点数および接点形式 2 C/O - チェンジオーバー 定格負荷 AC1 5 A / AC250 V 最大遮断容量 AC1 1 250 VA 絶縁 定格サージ電圧 AC4000V 過電圧カテゴリ III PN-EN 60664-0 絶縁汚染度 3 PN-EN 60664-1
