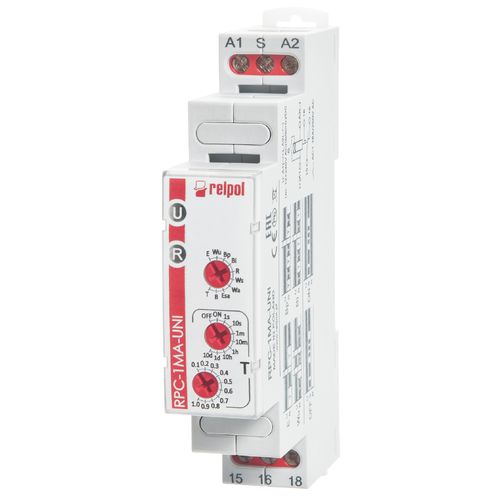

オンディレイタイマーリレー RPC-MA series

オフディレー多機能送電レールDIN取り付け用

多機能タイムリレー。10種類の機能、8種類の時間範囲。接点材料はAgSnO2。最大遮断容量 AC1: 1CO - 4000 VA, 2CO - 2000 VA. 技術情報 接点数・種類：1 CO; 2 CO 入力定格電圧 50/60 Hz AC AC: 50/60 Hz AC/DC 時間範囲 OFF-常時オフ、ON-常時オン 1秒 ❹、10秒、1分、10分、1時間、10時間、1日、10日 タイミング調整 スムース - (0,1...1) x 時間レンジ (レンジON/OFFには関係ない) 時間の機能 - E - オンディレイ - Wu - 設定した時間だけON - Bp - 対称周期動作ポーズファースト - Bi - 対称周期動作のパルスを先に入力する。 - R - 制御接点Sによるオフディレイ - Ws - 制御接点Sが閉じたことをトリガーとして設定されたインターバルの間，シングルショットで動作します。 - Wa - 制御接点Sをトリガーに設定した時間だけON - Esa - 制御接点SによるONおよびOFFディレイ - B - 制御接点Sを閉じることで制御される周期的な動作 - T - 間隔Tの後に0.5秒パルスを発生させる。
