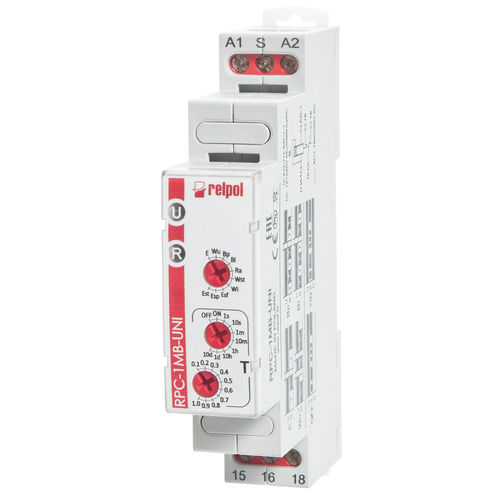

オンディレイタイマーリレー RPC-MB series

オフディレー多機能送電レールDIN取り付け用

多機能タイムリレー。10種類の機能、8種類の時間範囲。接点材料はAgSnO2。最大遮断容量 AC1：1CO - 4000 VA、2CO - 2000 VA。 技術情報 : RPC-1MB-... RPC-2MB-... 接点数・種類：1 CO ; 2 CO 入力定格電圧 50/60 Hz AC AC: 50/60 Hz AC/DC 時間範囲 OFF-常時オフ、ON-常時オン 1秒 ❹、10秒、1分、10分、1時間、10時間、1日、10日 タイミング調整 スムース - (0,1...1) x 時間レンジ (レンジON/OFFには関係ない) 時間の機能 - E - オンディレイ - Wu - 設定した時間だけON - Bp - 対称周期動作ポーズファースト - Bi - 対称周期動作のパルスを先に入力する。 - Ra - 制御接点Sによるオフディレイ、インターバルT延長なし - Wst - 制御接点Sを閉じることにより設定された時間だけオン、時間間隔Tの延長あり - 出力リレーRのスイッチング時間の延長 - Wi - 制御接点Sを閉じることにより設定された時間だけオン、時間Tが経過する前に出力リレーRをオフにする機能付き - Esf - 制御接点Sによるオンディレイ、インターバルTの延長なし - Esp - ONディレイ - 1サイクル, 制御接点Sが閉じた状態 - Est - オンディレイ、制御接点S閉、インターバルT延長あり - ON / OFF - 常時オン・オフの切り替え
