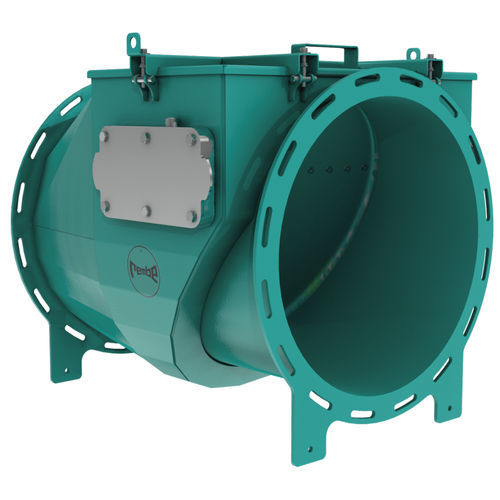

爆破封じ込めシステム Q-Flap RX™

Q-Flap RX™は、フィルター式集塵機の吸引ラインや粉砕機の吸引ラインにも最適です。DN 400までのパイプ径は、主に製薬・化学工業の分散型集塵システムに使用され、DN 450からDN 710までのパイプ径は、穀物・食品工業の集中型集塵システムにも使用されます。DN 800からDN 1000の呼び径のパイプは、木材産業や重工業で使用されています。 利点 - DN 710までの配管サイズでは、点検フラップを完全に開くだけで、装置を完全に分解することなく迅速なメンテナンスが可能。 - オプション：監視機能を組み込むことで、メンテナンス間隔を延長できます。 - 境界はありません：Q-Flap RX™はDN1000まで対応可能。その他のサイズもご相談ください。 機構 システムがシャットダウンされると、バルブブレードは傾斜した位置に静止します。通常運転中、防爆フラップバルブはシステムの空気流によって開いた状態に保たれます。爆発が発生した場合、弁体は爆発の圧力波によって閉じられます。 技術データ タイプ スイッチ付/スイッチなし（注文時にご指示ください）**, スチール/ステンレススチール（注文時にご指示ください） 認証 EUガイドライン2014/34/EU (ATEX 114) およびNFPA 69*** に準拠 取付位置 水平、吸込側（フラップ「プルフロー」後のファン） 動作風速 12～35 m/s 温度 周囲温度：-20°C～+80°C（スイッチなし最大+100°C）、プロセス温度+1°C～+80°C（スイッチなし最大+100°C） 材質 ハウジング：スチール/ステンレススチール**、フラップブレード：ステンレススチール、シール：EPDM/シリコン、PTF：EPDM/シリコン、PTFE
